iPhone XR Akku tauschen

Anleitung für den Tausch des Akkus beim iPhone XR

Einleitung

Mithilfe der folgenden Bild-Anleitung wechselst Du ganz einfach den Akku bei Deinem iPhone XR tauschen. Du solltest vor dem Akku-Tausch ein Backup Deines iPhone anfertigen und es dann ausschalten.

Folgende Punkte solltest Du bitte beachten:

Nach dem Akku-Wechsel ist dein iPhone nicht mehr wasserdicht und du verlierst alle Garantieansprüche gegenüber dem Hersteller!

Schritt 1: Entfernen des Displays

iPhone XR Akku tauschen

WICHTIG: Vor Deiner DIY-Reparatur solltest Du den Akku Deines iPhones auf 20% oder weniger entladen. Ansonsten könnte er bei einer versehentlichen Beschädigung Feuer fangen oder gar explodieren.

  • Schalte Dein iPhone aus, bevor Du anfängst.

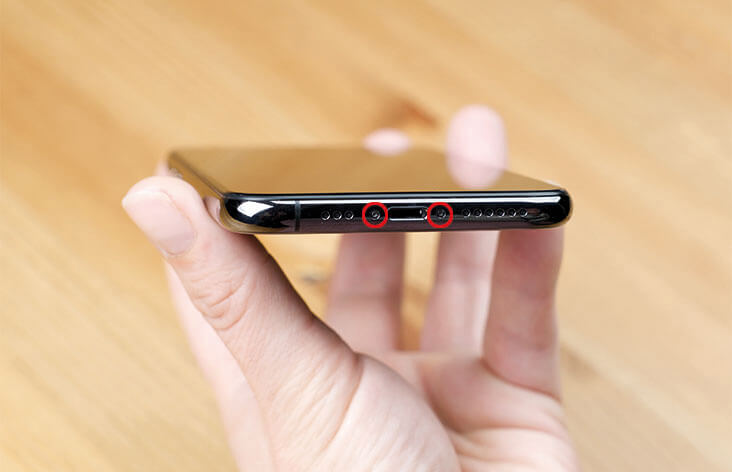

  • Entferne die beiden 6,7 mm langen Pentalobe-Schrauben an der Unterkante des iPhones.

Tipp: Wenn Du das iPhone geöffnet hast, können die Dichtungen nicht mehr wasserdicht sein. Am besten baust Du direkt neue Dichtungen ein. Möchtest Du das nicht, solltest Du bei Nässe gut auf Dein iPhone aufpassen.

Tipp: Du kannst die Pentalobe-Schrauben weiter verwenden, wenn die schwarze Gummidichtung unbeschädigt ist. Ist sie dies nicht, tausche besser die Schrauben aus.

Schritt 2: Das Display abkleben

  • Ist Dein Display gesprungen? Dann solltest Du es mit einem Klebeband abkleben. Dadurch vermeidest Du Verletzungen.
  • Lass die Klebestreifen überlappen, sodass sie sicher die gesamte Oberfläche des Displays bedecken.



Dein Vorteil: Das Display ist beim Ausbau stabiler und lässt sich einfacher abnehmen.

Eine Brille (am besten eine Schutzbrille) schützt Deine Augen während der Reparatur vor Glassplittern.

  • Erhitze die Unterkante deines iPhones (dort wo sich der Lightning-Anschluß befindet) mit einem Fön. Der dort eingesetzte Kleber wird weich und das Gerät ist leichter zu öffnen.

Schritt 3: Das Display mit dem Saugheber anheben

iPhone XR Akku tauschen

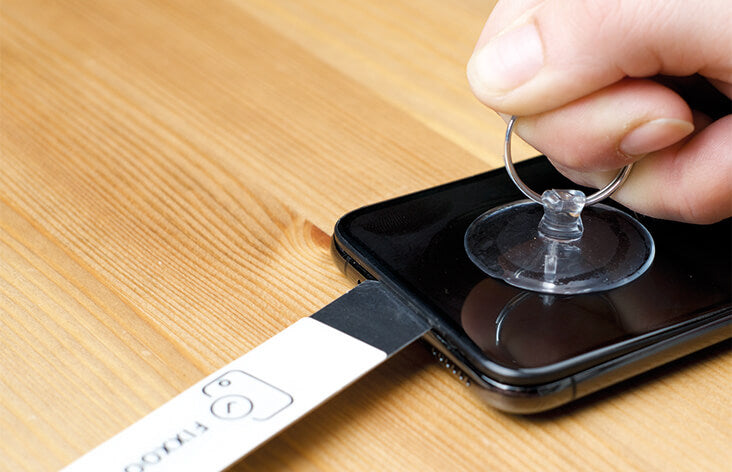

  • Setze den Saugheber (Teil des Fixxoo-Werkzeugsets) nahe der unteren Kante des iPhones auf.
  • Zieh das Displayglas mit dem Saugheber hoch, um einen kleinen Spalt zwischen Display und Rahmen zu öffnen. Dort steckst Du das Plektrum hinein.
  • Der Kleber ist sehr stark - Du benötigst also einen gewissen Kraftaufwand, um den ersten kleinen Spalt zu öffnen.
  • Wärme hilft! Benutze den Fön, um den Kleber an der Unterkante aufzuweichen. Bewege dabei den Saugheber regelmäßig nach oben und unten.
  • Wenn der Spalt zu schwer zu öffnen ist, musst Du mehr Wärme anwenden. Bewege das Display vorsichtig hoch und runter und löse so den Klebstoff, bis der Spalt groß genug ist, um das Werkzeug einzusetzen.

Tipp: Ist das Display stark gesplittert? Du kannst entweder den Saugheber mit Klebeband ankleben oder aus dem Klebeband (statt des Saughebers) einen Griff formen und diesen auf das Display kleben. Notlösung wäre, den Saugheber mit einem starken Alleskleber auf das zersplitterte Glas zu kleben.

Schritt 4: Den Kleber zwischen Display und Rahmen trennen

iPhone XR Akku tauschen iPhone XR Akku tauschen

Schiebe das Hebewerkzeug nicht zu tief in das iPhone hinein, da Du sonst unter Umständen Bauteile im Inneren beschädigst.

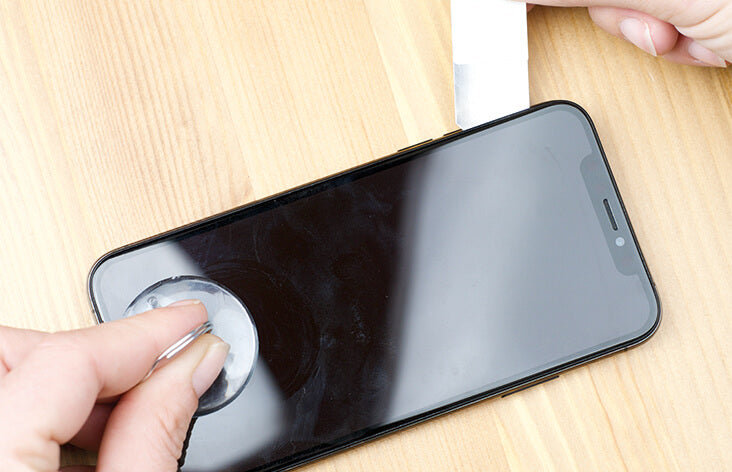

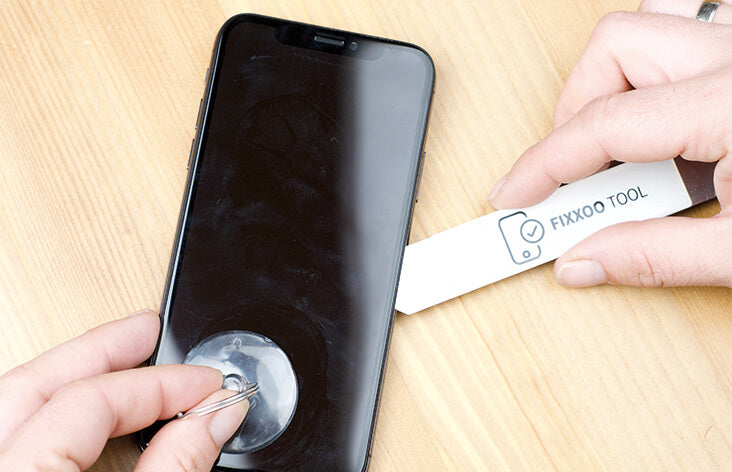

  • Schiebe das Hebewerkzeug von der unteren linken Ecke aus in die linke Rahmenseite nach oben (bis auf Höhe des Stummschalters), um den Kleber, der Display und Rahmen verbindet, zu durchtrennen.
  • Wiederhole den Schritt von der Unterkante aus, und gehe an der rechten Rahmenseite entlang.

Schritt 5: Die Oberkante lösen

iPhone XR Akku tauschen
  • Nun ist das Display noch an der Oberkante mit dem Rahmen verbunden. Die Befestigung besteht sowohl aus Kleber, als auch Clips.

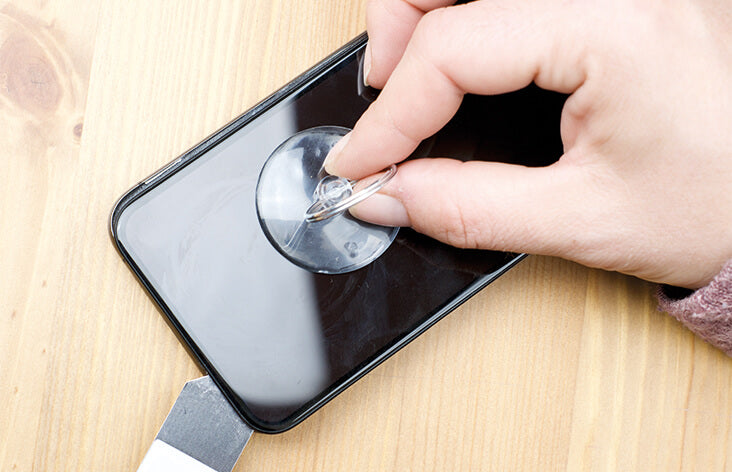

  • Schiebe das Hebewerkzeug um die rechte obere Ecke. Bewege das Display leicht in Richtung Unterkante. Wackele dabei leicht mit dem Display.

Hier mußt Du Geduld besitzen, um die Clips nicht zu beschädigen. Ausserdem solltest Du das Hebewerkzeug nur wenige Millimeter ins Gehäuse einführen, da du sonst die Sensoren am oberen Ende des Displays beschädigen könntest.

  • Durchtrenne den restlichen Kleber am oberen Rahmen, indem Du das Hebewerkzeug nach links schiebst.

Schritt 6: Entfernung des Saughebers

iPhone XR Akku tauschen

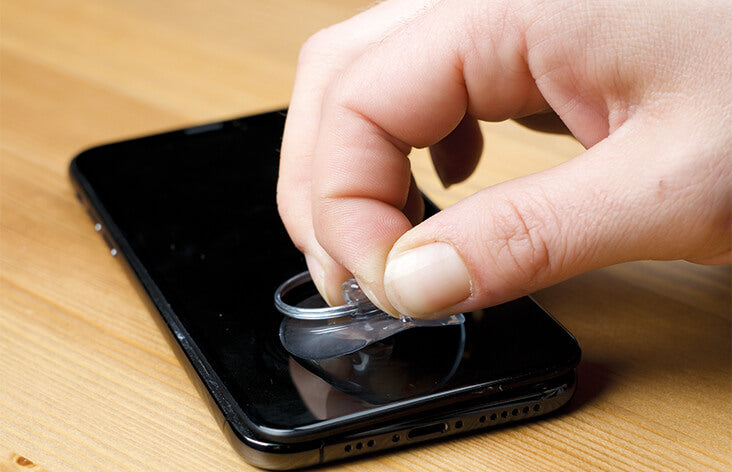

Entferne jetzt den Saugheber, indem Du an der kleinen Noppe ziehst. Nun kannst Du ihn vom Display entfernen.

Schritt 7: Öffnen des iPhones

iPhone XR Akku tauschen

 Tipp: Benutze einen Gegenstand, an den Du das Display anlehnen kannst.

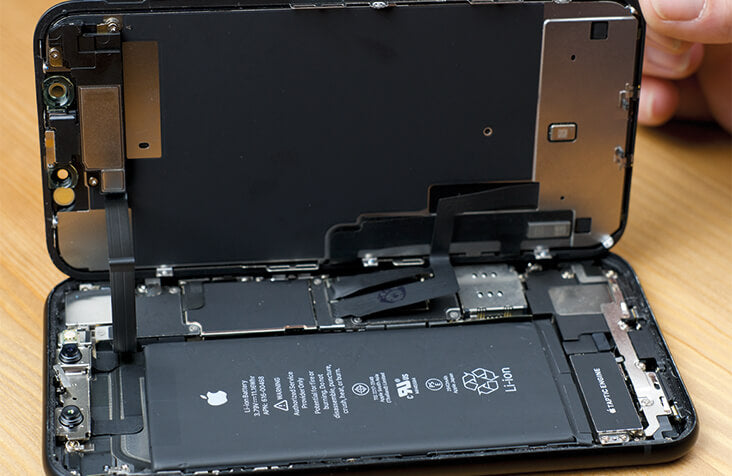

  • Das Display ist an der rechten Seite des iPhone mit Flachbandkabeln mit dem Logic Board verbunden. Du kannst es von der linken Kante wie ein Buch öffnen.

Öffne das iPhone vorsichtig, damit die empfindlichen Kabel nicht beschädigt werden.

Schritt 8: Halterung des Akkusteckers entfernen

iPhone XR Akku tauschen

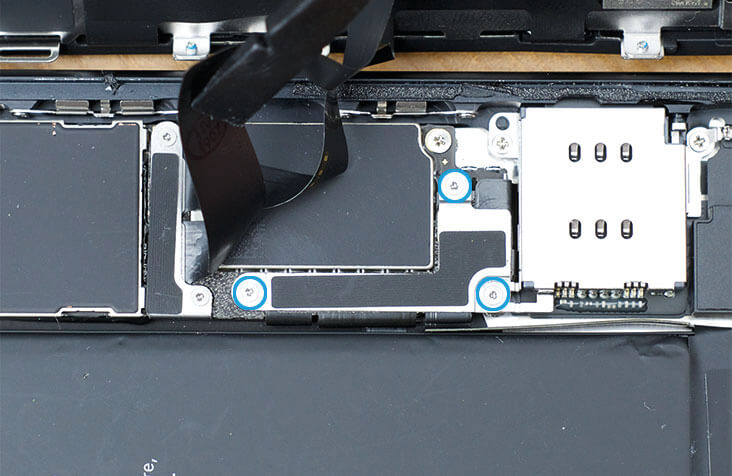

  • Entferne die drei Schrauben, die die Halterung des Akkusteckers am Logic Board befestigen, mit Deinem Triwing-Schraubendreher.
  • Entferne anschliessend die Halterung.

Tipp: Nutze die magnetische Fixxoo-Schraubenkarte, um alle Schrauben zu sortieren. Dann findest Du beim Wiedereinbau alles leicht wieder und vermeidest Fehler.

Schritt 9: Akkustecker entfernen

iPhone XR Akku tauschen
  • Führe die Spitze Deines Spudgers unter den Akkustecker und drücke ihn aus seinem Anschluss.
  • Biege den Akkustecker vom Logic Board weg, um eine Berührung während der Reparatur zu vermeiden.

Der Akkustecker hat, ebenso wie andere Stecker im Gerät, eine schwarze Silikondichtung, die zusätzlich vor Wasser und Staub schützt. Achte darauf, diese Dichtung nicht zu beschädigen.

Schritt 10: Halterung des Displaysteckers entfernen

iPhone XR Akku tauschen

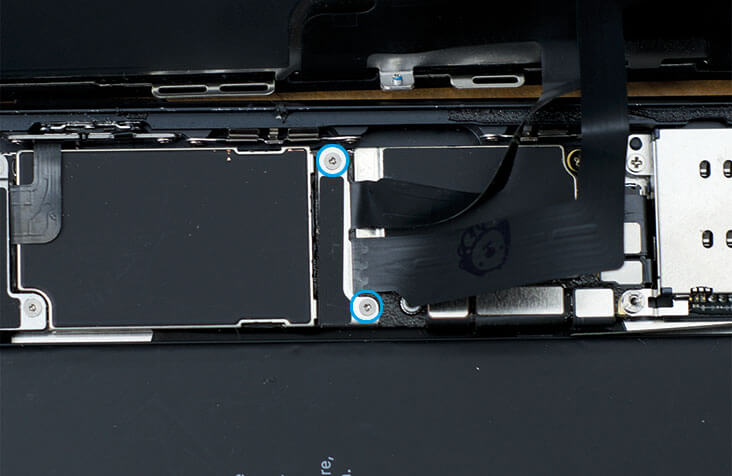

  • Entferne die beiden Schrauben, die die Halterung des Displaysteckers und des Touchscreen-Kabels am Logic Board befestigen, mit Deinem Triwing-Schraubendreher.
  • Entferne anschliessend die Halterung.

Schritt 11: Touchscreen-Kabel entfernen

iPhone XR Akku tauschen

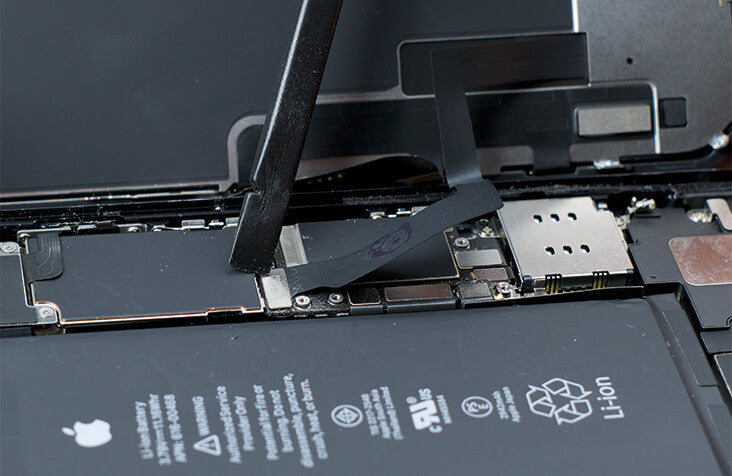

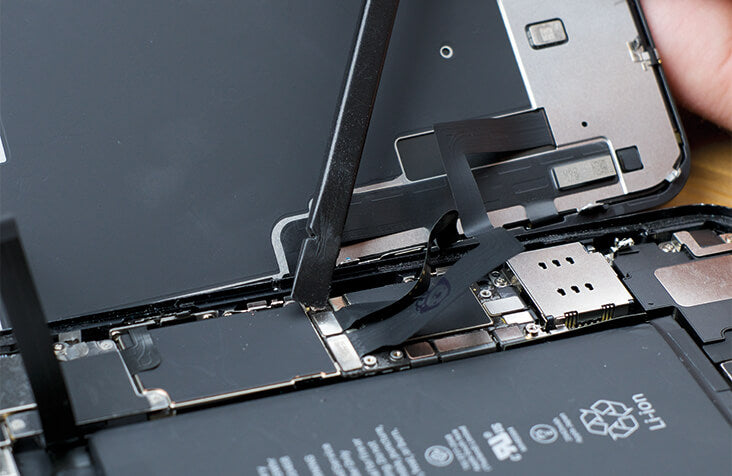

  • Führe die Spitze Deines Spudgers unter das Touchscreen-Kabel und drücke den Stecker aus seinem Anschluss.

Tipp: Beim Wiedereinbau musst Du den Stecker sorgfältig ausrichten und erst auf einer Seite herunterdrücken, bis er im Anschluss einrastet. Erst dann kannst Du auf der anderen Seite des Steckers drücken, um ihn auch dort einzurasten. Achte darauf, nicht in der Mitte zu drücken und den Stecker sorgfältig auszurichten, denn sonst könnten sich die Kontaktstifte verbiegen.

Tipp: Reagiert ein Teil des Displays nach der Reparatur nicht auf Berührungen? Trenne den Akku und das Touchscreen-Kabel, prüfe den Anschluss auf Staub oder Fremdkörper und setze diesen sorgfältig ein, sodass er einrastet.

Schritt 12: Displaystecker entfernen

iPhone XR Akku tauschen

Entferne anschließend den Stecker des Displaykabels mit der Spitze Deines Spudgers.

Schritt 13: Lösen der Halterung des Logic Board Steckers

iPhone XR Akku tauschen

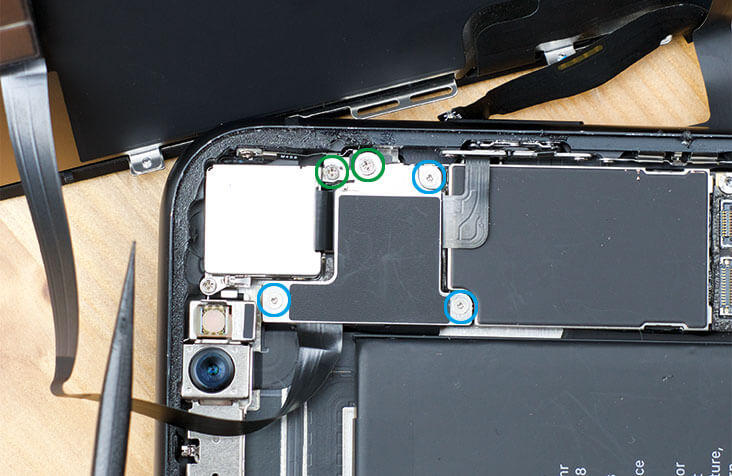

  • Die Halterung des Logic Board Steckers ist mit fünf Schrauben am Backcover des iPhones befestigt.

» Drei 1,2 mm Triwing-Schrauben
» Eine 1,5 mm Kreuzschlitzschraube
» Eine 1,3 mm Kreuzschlitzschraube

  • Entferne die Schrauben und anschliessend die Halterung. Achte darauf, die kleinere Halterung, die mit den beiden Kreuzschlitzschrauben befestigt war, nicht zu verlieren.

Schritt 14: Lösen des Logic Board Steckers

iPhone XR Akku tauschen
  • Nun liegt der Stecker der Frontsensoren frei.

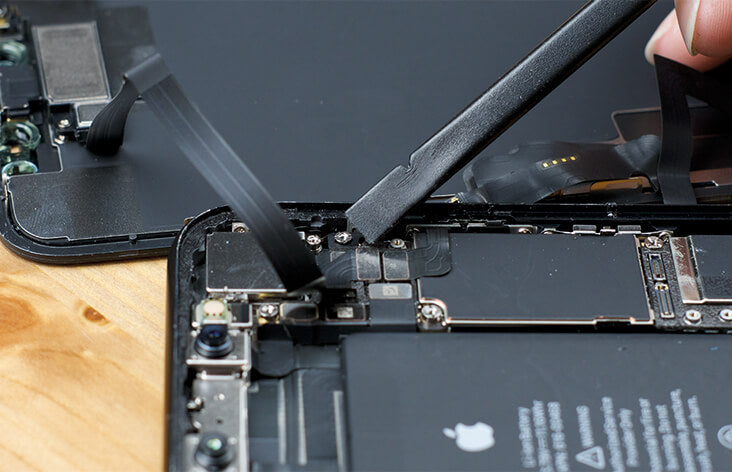

  • Entferne diesen Stecker mit der Spitze Deines Spudgers.
  • Nun sind alle Verbindungen des Displays gelöst und Du kannst das Display entfernen.

Schritt 15: Entfernen der unteren Halterung

iPhone XR Akku tauschen iPhone XR Akku tauschen iPhone XR Akku tauschen iPhone XR Akku tauschen

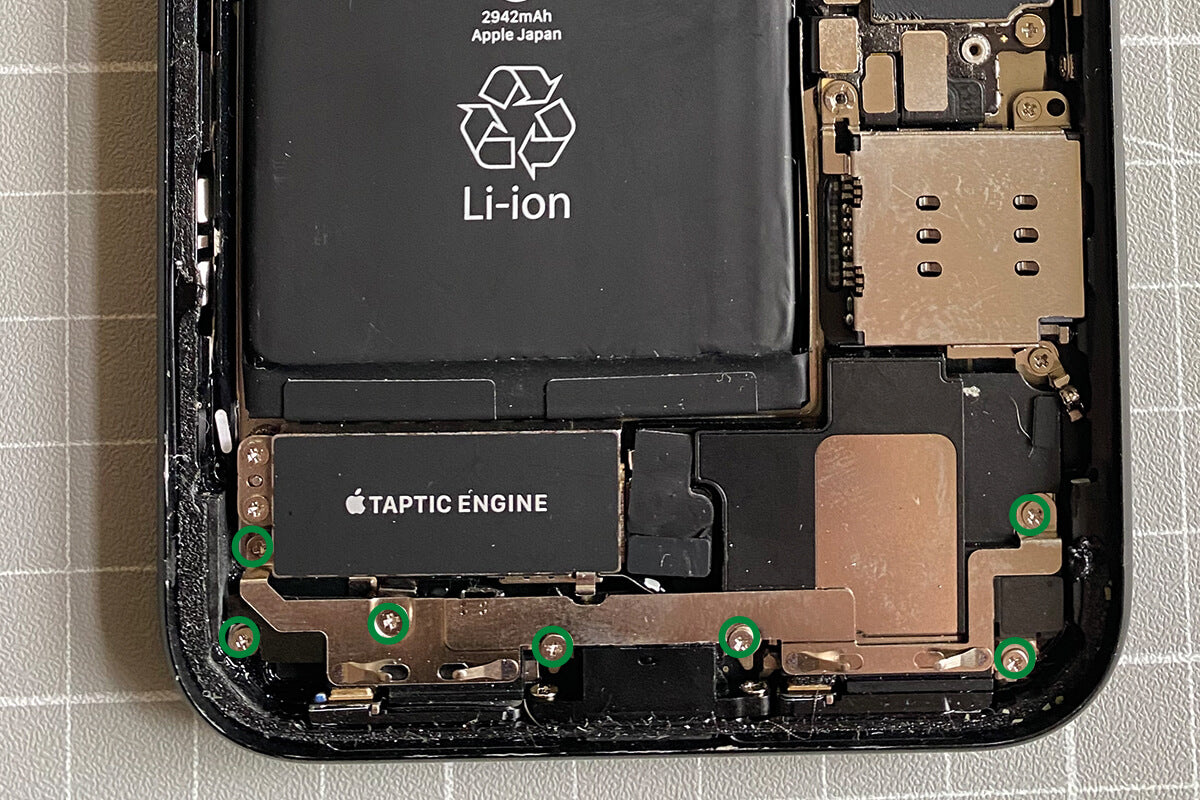

  • Die Halterung am unteren Ende des iPhones ist mit  sieben Kreuzschlitz-Schrauben am Gehäuse des iPhones befestigt.
  • Entferne diese und lege sie auf den passenden Platz an der Magnetmatte. Dies ist sehr zu empfehlen, da die Schrauben verschiedene Längen haben.

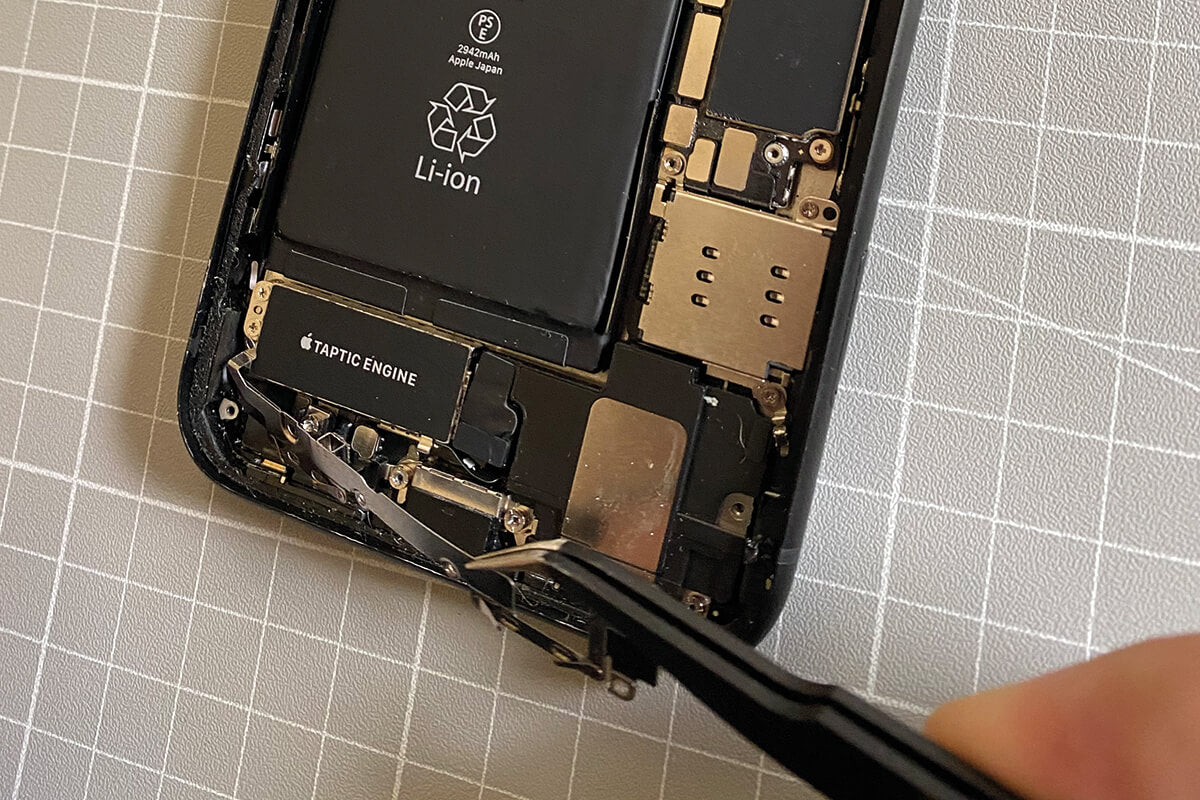

  • Entferne anschliessend die Halterung mit der Pinzette
  • Achte dabei auf ein kleines Flexbandkabel unterhalb der Taptic Engine

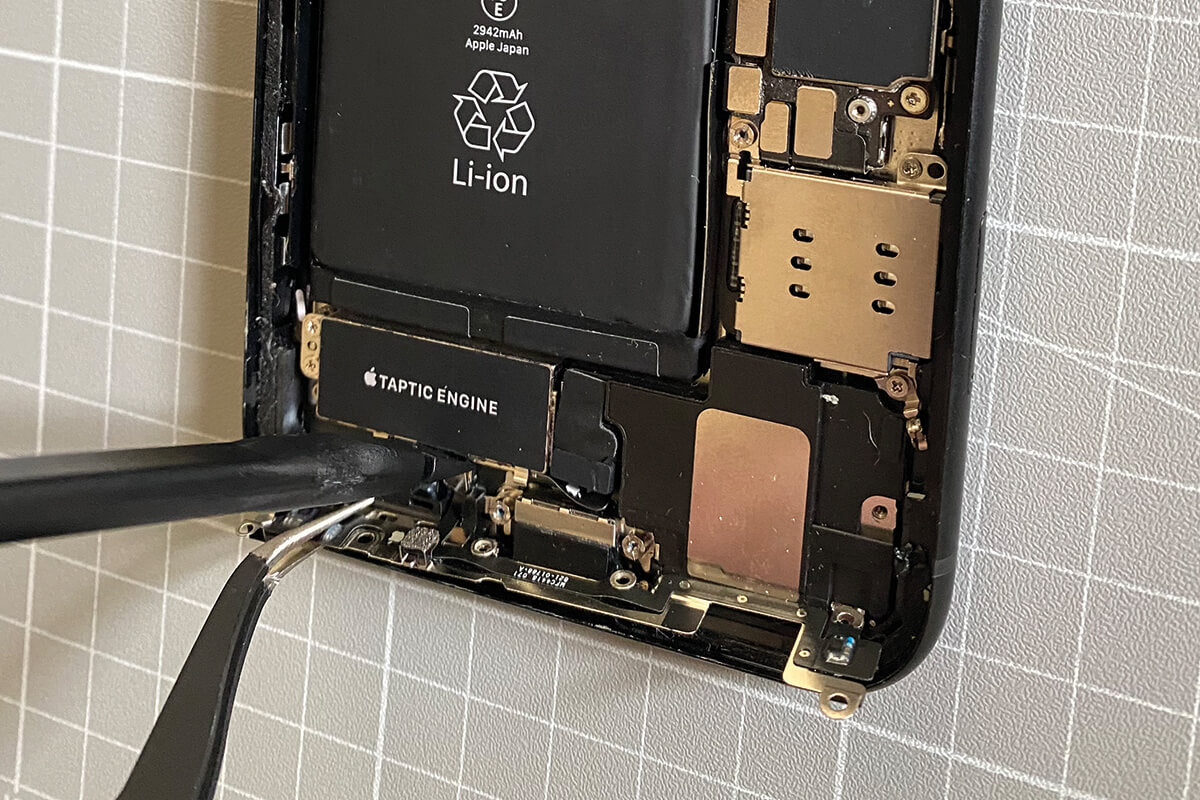

  • Löse den Stecker des Kabels mit der Spitze des Spudgers und halte mit der Pinzette die Halterung zur Seite.
  • Nun ist die Halterung gelöst und kann zur Seite gelegt werden.

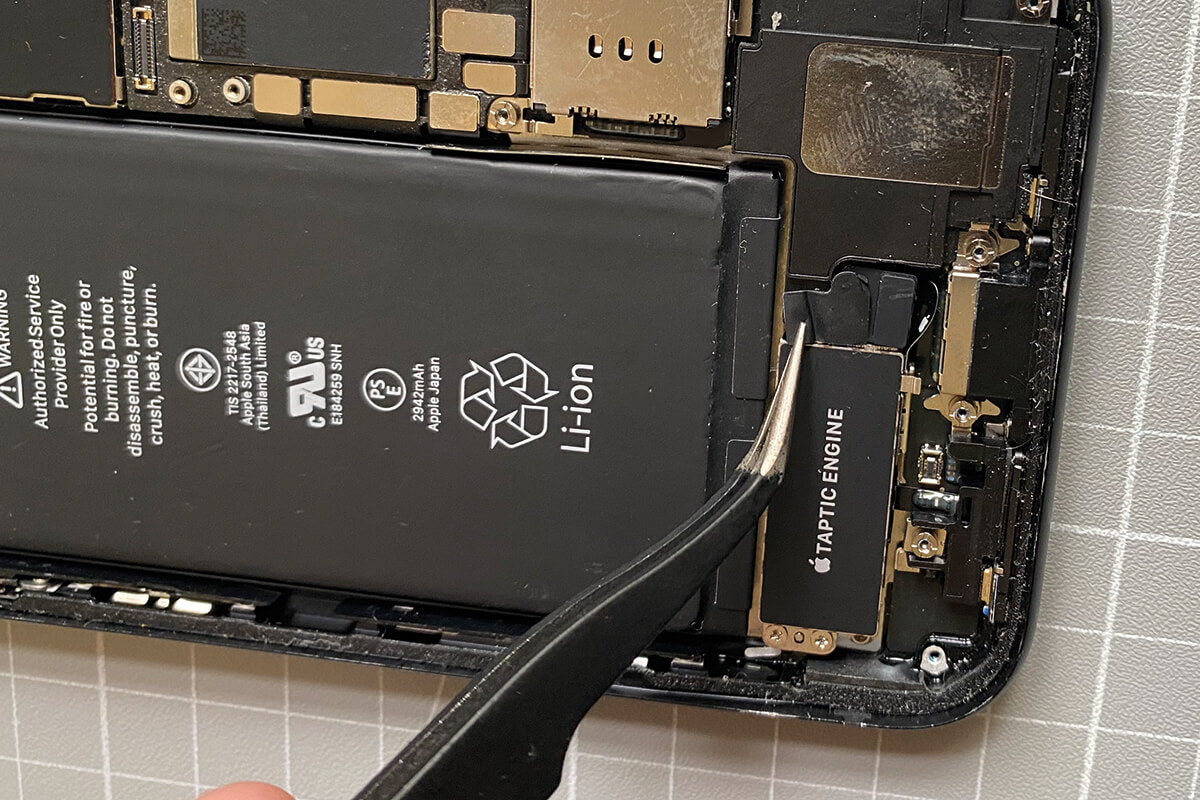

  • Auf dem Stecker der Taptic Engine befindet sich eine kleine Gummiauflage, die mit Klebeband befestigt ist.
  • Entferne diese mit der Pinzette und lege sie zur Seite.

Schritt 16: Entfernen des Lautsprechers

iPhone XR Akku tauschen iPhone XR Akku tauschen iPhone XR Akku tauschen iPhone XR Akku tauschen iPhone XR Akku tauschen

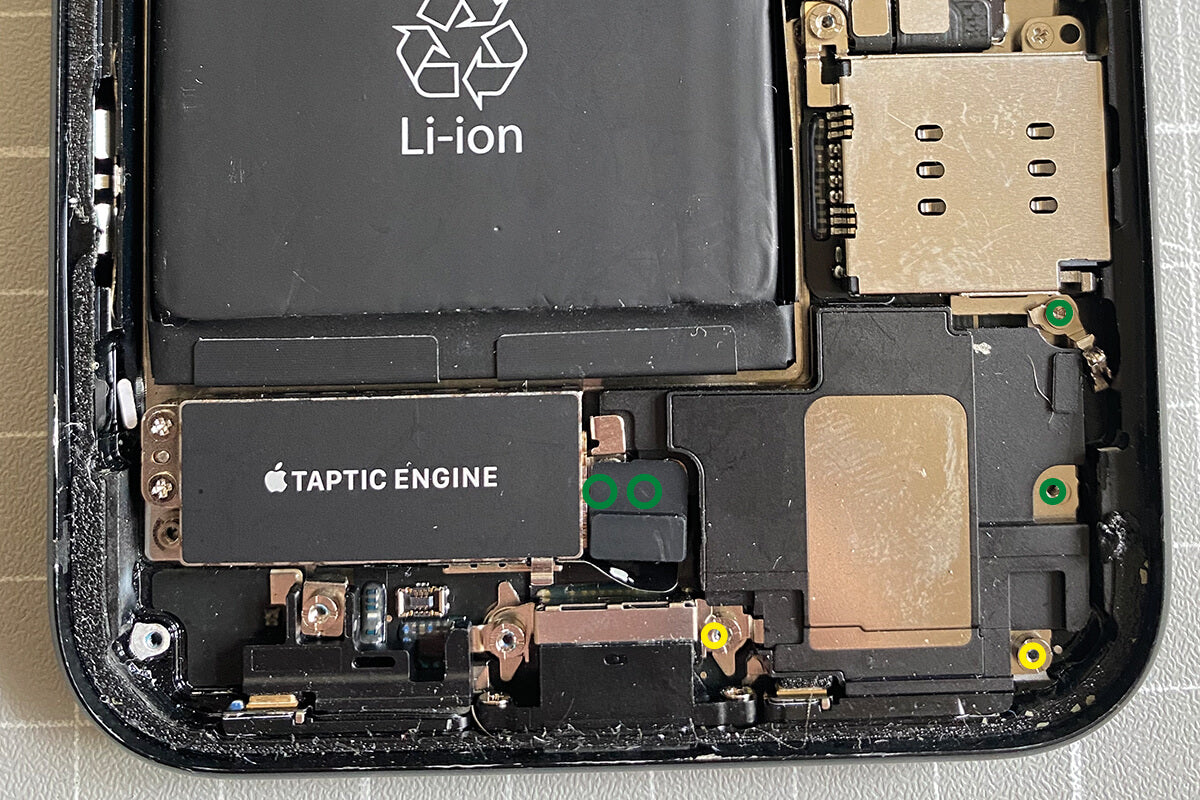

  • Die Lautsprechereinheit ist mit drei Kreuzschlitz-Schrauben (grün) und zwei Abstandsschrauben (gelb) gesichert.
  • Entferne diese und lege sie an den dafür vorgesehenen Platz.

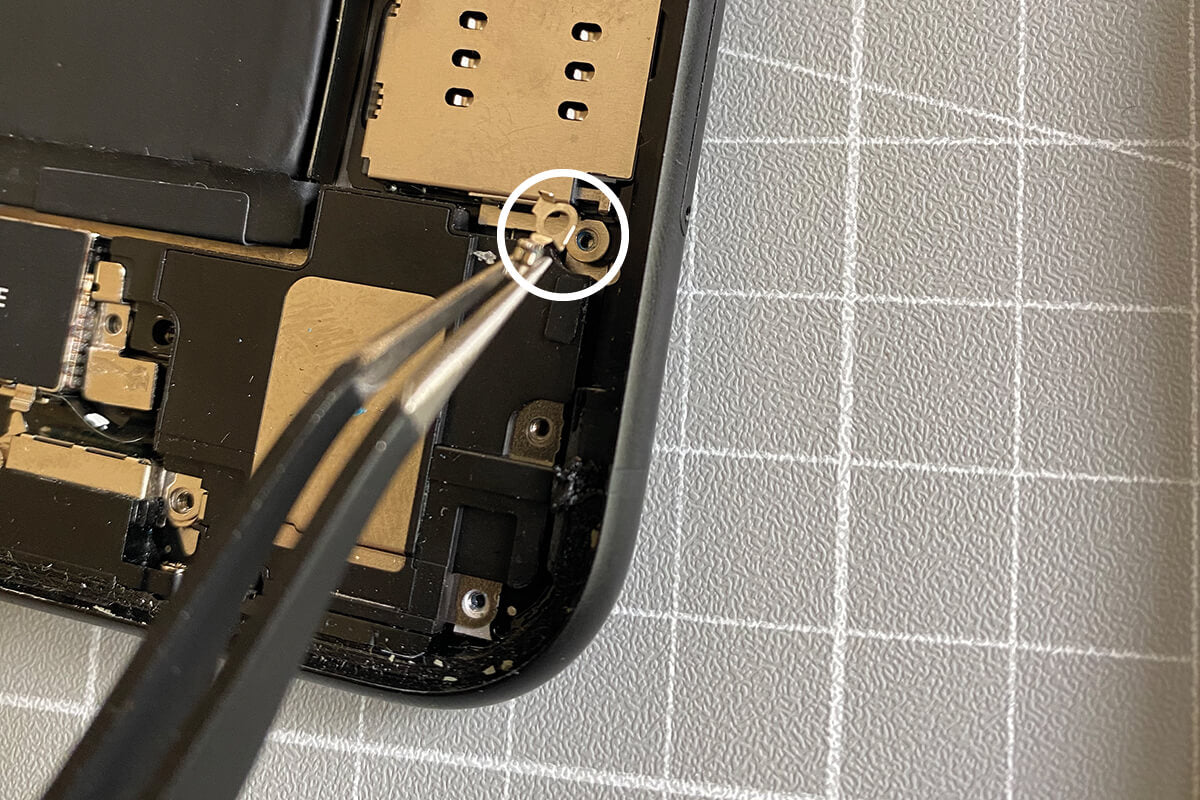

  • Entferne nun die kleine Halterung rechts oberhalb der Lautsprechereinheit (oberes Bild)

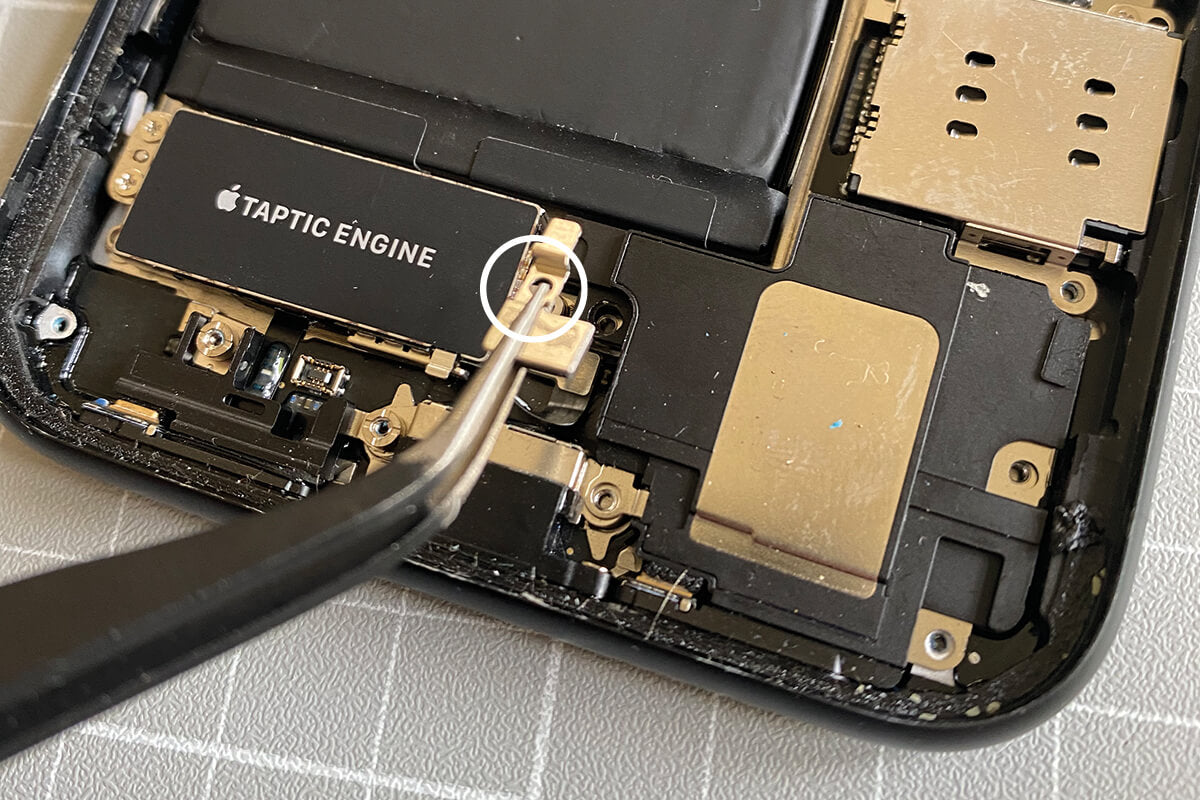

  • und die Steckerabdeckung neben der Taptic Engine und lege beides zur Seite (unteres Bild)

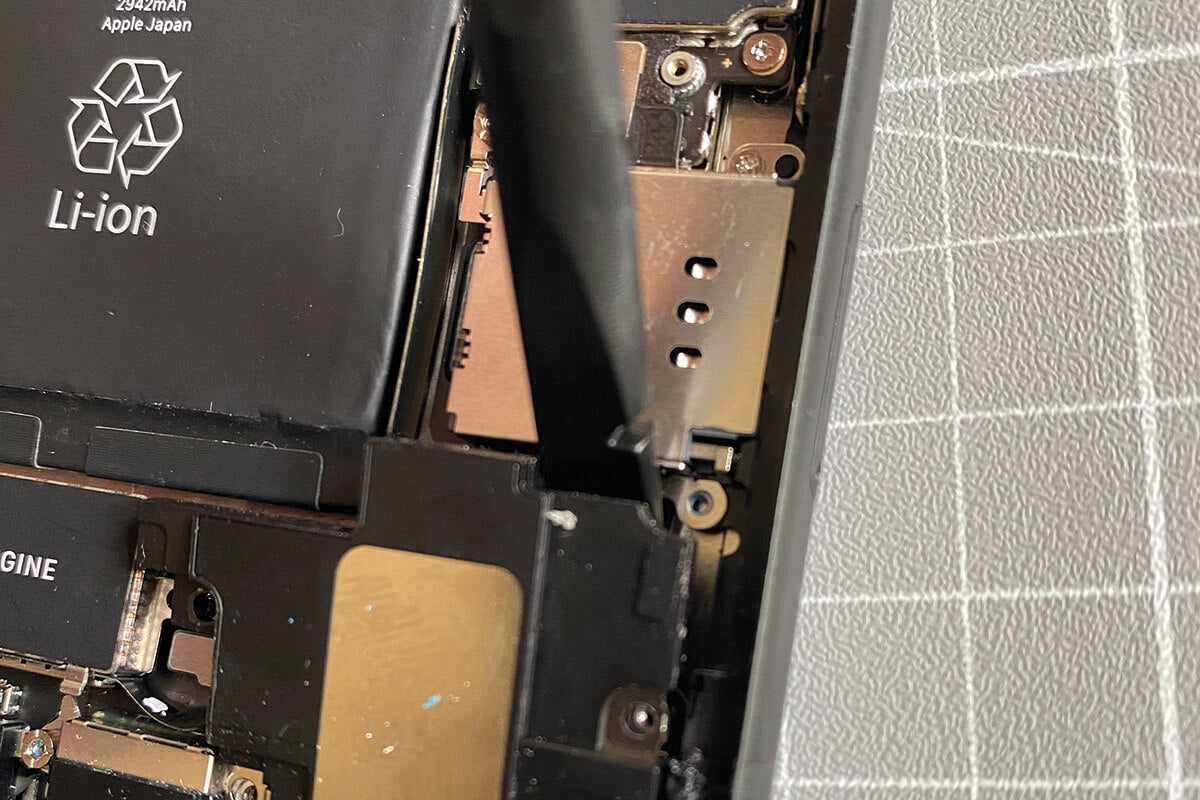

  • Löse nun den Lautsprecher vorsichtig von oben mit dem Spudger.

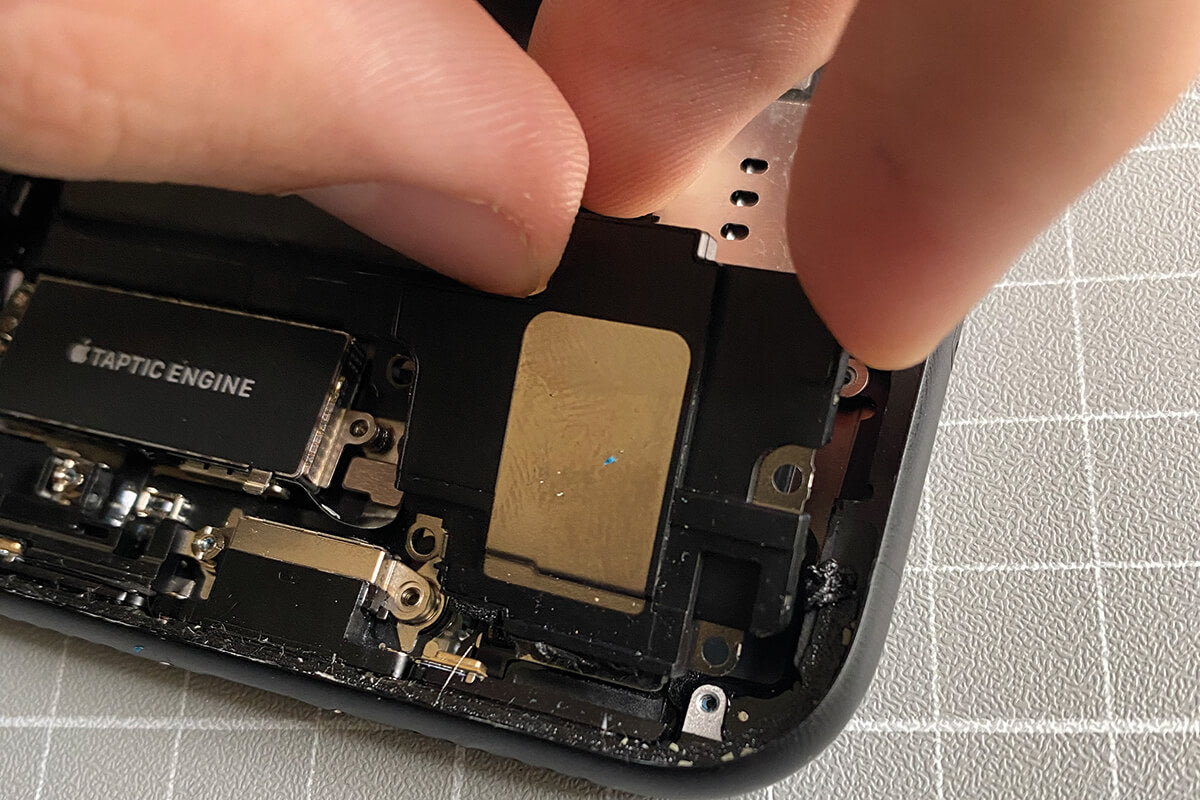

  • Die Lautsprechereinheit ist verklebt. Du kannst sie mit zwei Fingeren greifen und vorsichtig daran rütteln, um sie vollständig abzulösen (siehe Bild auf der Folgeseite).
  • Hält der Kleber zu fest? Dann erwärme ihn mit dem Fön, um die Einheit abzulösen.
  • Ist die Lautsprechereinheit frei? Dann lege sie zur Seite.

Schritt 17: Entfernen der Taptic Engine

iPhone XR Akku tauschen iPhone XR Akku tauschen iPhone XR Akku tauschen

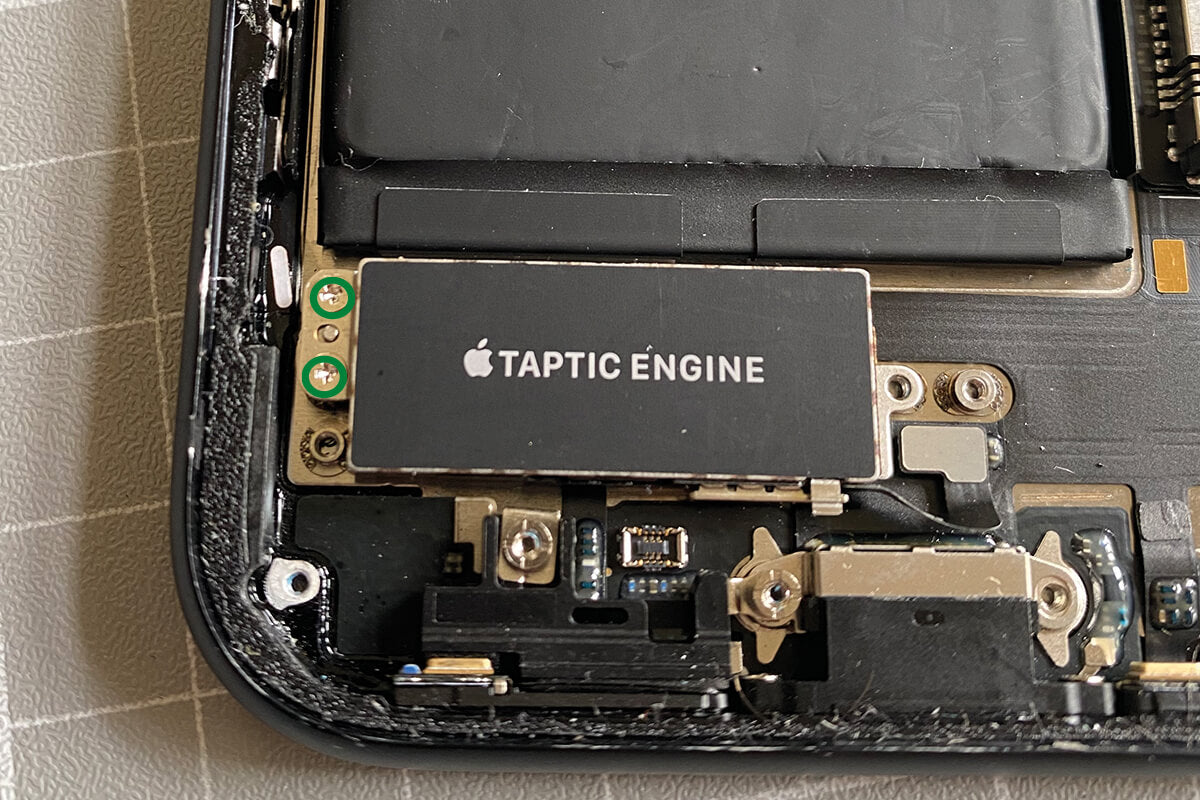

  • Die Taptic Engine ist mit zwei Kreuzschlitz-Schrauben links befestigt. Löse diese und lege sie beiseite.

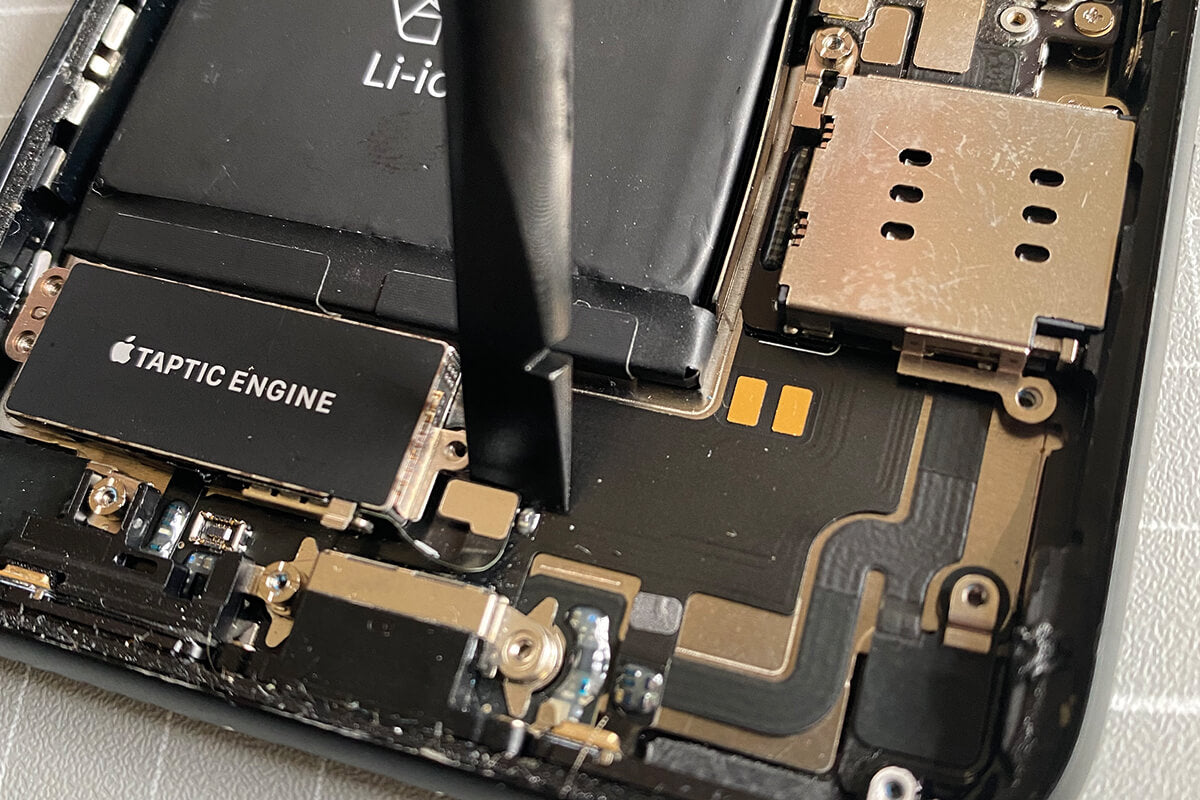

  • Löse nun den Stecker der Taptic Engine mit dem Spudger.

ACHTUNG: Alle Flachbandkabel sind sehr empfindlich. Beschädige sie nicht, wenn Du an ihnen arbeitest.

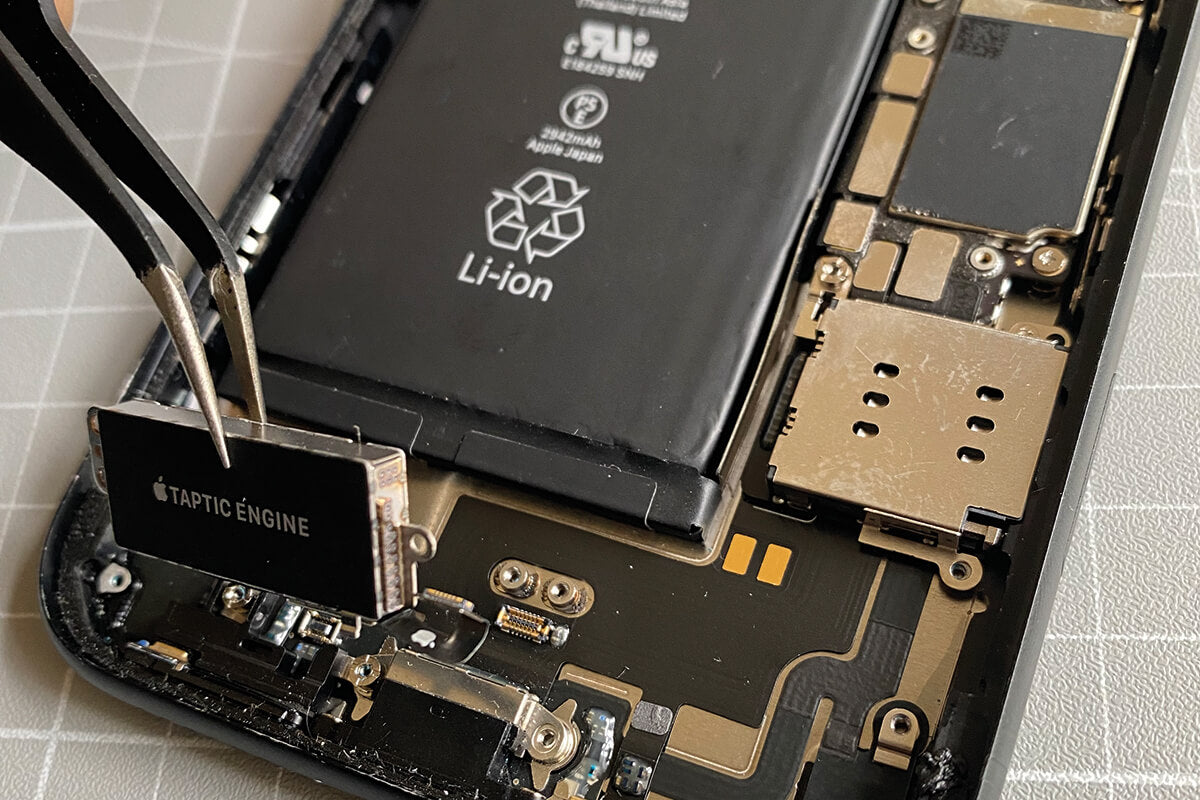

  • Nun kannst Du die Taptic Engine herausheben.

Schritt 18: Entfernen des Akkus

iPhone XR Akku tauschen iPhone XR Akku tauschen iPhone XR Akku tauschen iPhone XR Akku tauschen

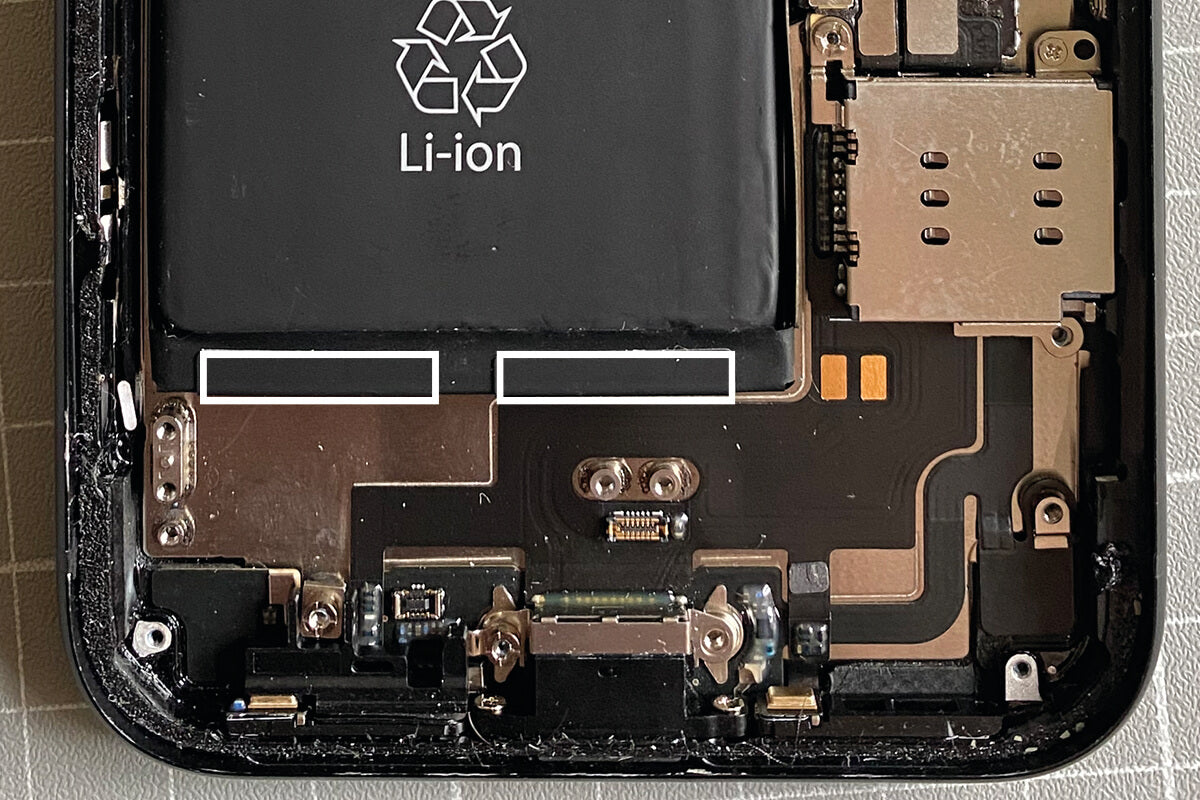

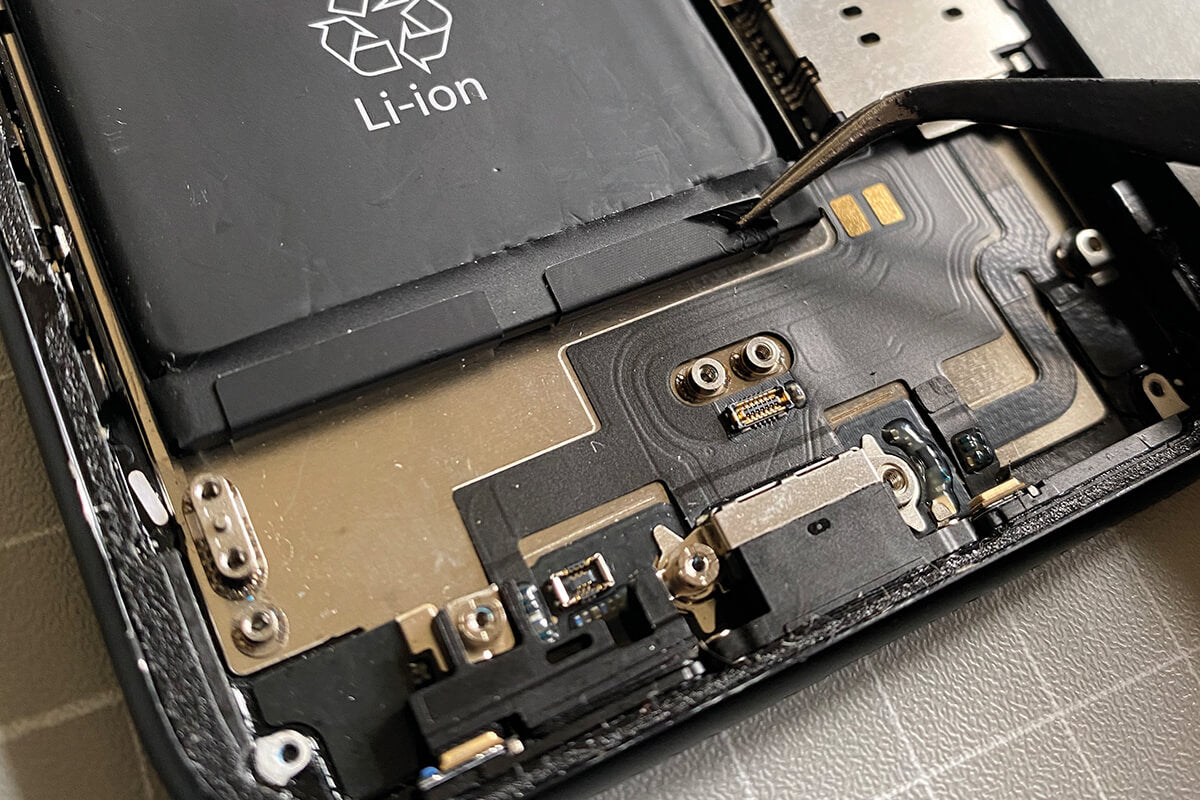

  • Am unteren und oberen Rand (nicht abgebildet) des Akkus sind je 2 Klebestreifen angebracht. Diese halten den Akku fest in seiner Position.
  • Löse diese Klebestreifen nun vorsichtig mit der Pinzette

ACHTUNG: Arbeite vorsichtig und beschädige den Akku nicht. Sollte der Akku perforieren könnte er sich entzünden oder die austretenden Chemikalien deine Haut oder Augen reizen.

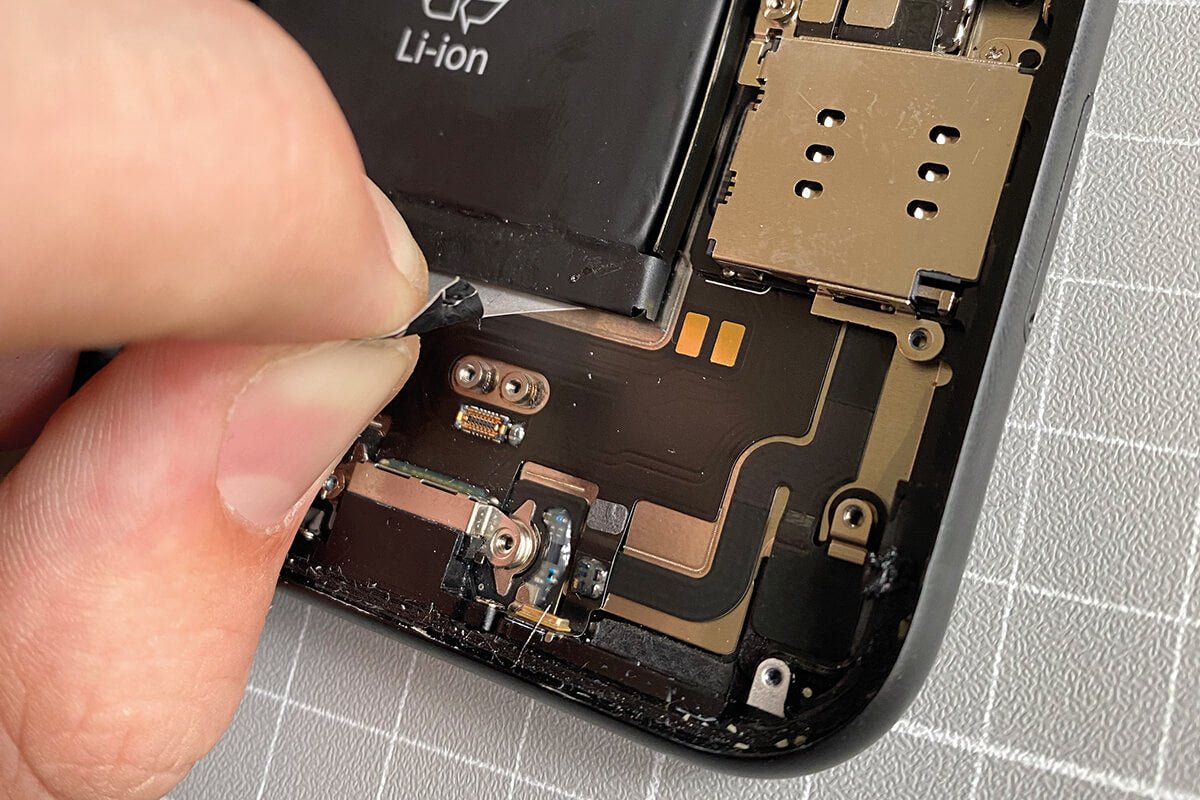

  • Sobald der Klebestreifen gelöst ist, kannst Du ihn mit zwei Fingern packen und unter dem Akku hervorziehen. Du musst den Klebestreifen nicht für den Wiedereinbau aufheben. Wir haben Dir neue Streifen für Deinen Fixxoo Akku eingepackt.

ACHTUNG: Falls einer der Klebestreifen reißt: Bitte reagiere nicht mit Gewalt. Der Akku darf nicht gequetscht oder gebogen werden. Oft hilft schon etwas Lösungsmittel, das Du unter den Akku träufelst oder ein Erhitzen mit dem Fön.

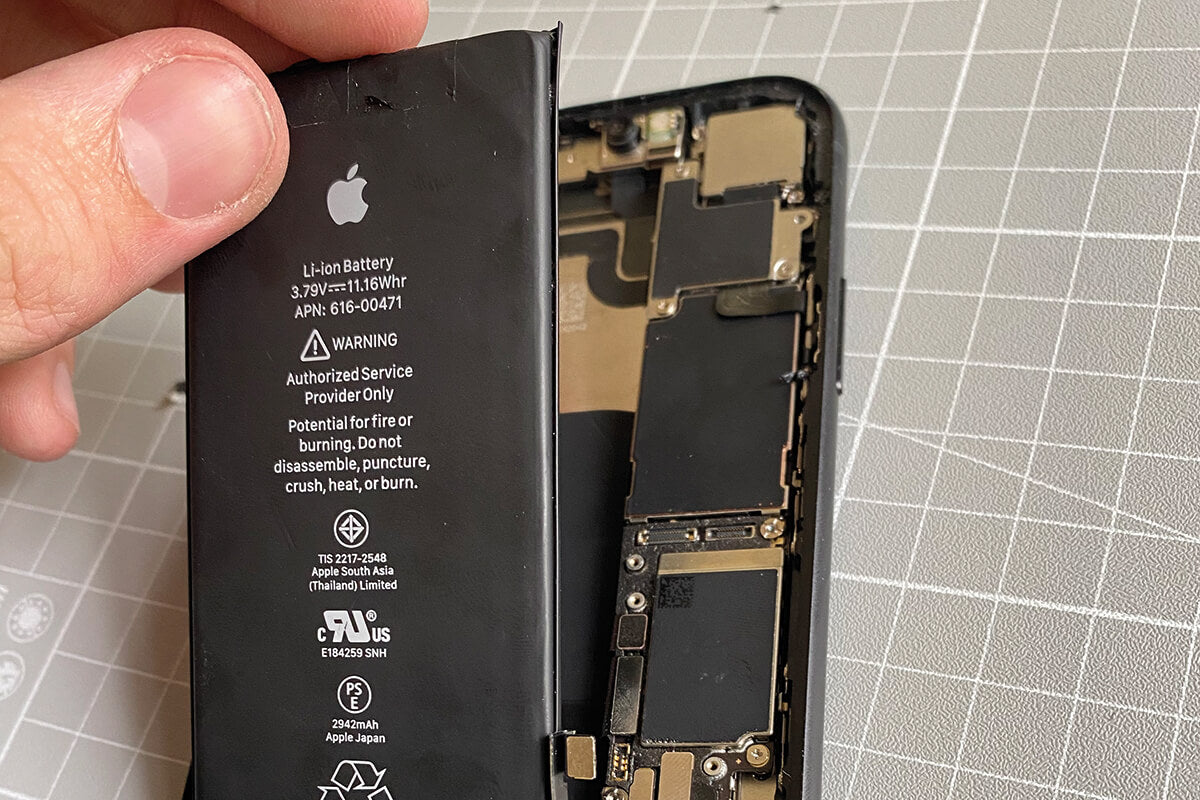

  • Nun ist der Akku frei und Du kannst ihn aus dem Gehäuse heben.
  • Damit sind alle Elemente ausgebaut!

Schritt 19: Wiedereinbau des Fixxoo-Akkus

iPhone XR Akku tauschen

Beim Wiedereinbau des Fixxoo-Akkus führst Du alle Handlungsschritte der Anleitung von hinten nach vorne durch.

Folgende Punkte solltest Du bitte beachten:

Schritt 14: Setze die kleinere Halterung wieder korrekt auf die größere Halterung (siehe Bild).

Schritt 9: Führe hier eine Funktionsprüfung durch und schalte das iPhone ein. Prüfe folgende Punkte:

» Bildschirm
» Ton
» Touchfunktion
» Näherungssensoren

Geht alles? Dann kannst Du das Gehäuse schliessen.

Schritt 8: Achte darauf, das Display in die richtige Position zu legen und die Clips an der Oberkante richtig auszurichten. Drücke zunächst die Oberkante sorgfältig hinein. Raste erst dann die anderen Displaykanten ein. Die Clips dürfen nicht verbogen sein.
