iPhone 12 / 12 Pro Display tauschen – So geht`s!

In der folgenden Bild-Text-Anleitung erfährst Du Schritt für Schritt, wie Du den Bildschirm des iPhone 12/ 12 Pro austauschen kannst. Viel Erfolg!

Schritt 1: Das Gehäuse aufschrauben

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

Vor Deiner DIY-Reparatur solltest Du den Akku Deines iPhones auf 20% oder weniger entladen. Ansonsten könnte er bei einer versehentlichen Beschädigung Feuer fangen oder gar explodieren.

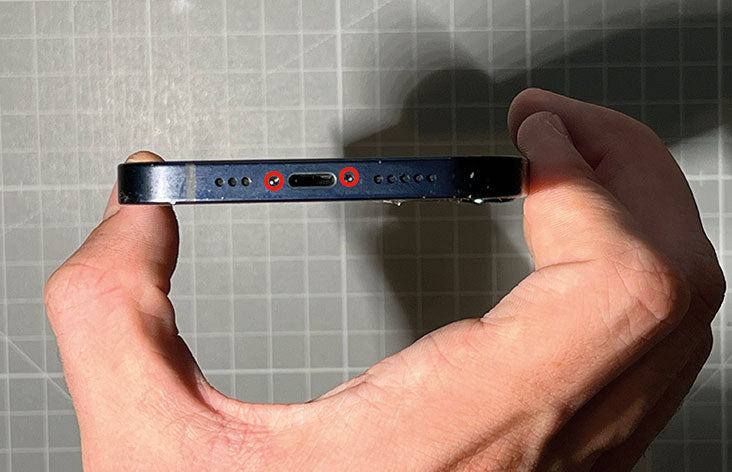

Schalte Dein iPhone aus, bevor Du anfängst. Entferne die beiden Pentalobe-Schrauben an der Unterkante des iPhones.

Tipp: Wenn Du das iPhone geöffnet hast, können die Dichtungen nicht mehr wasserdicht sein. Am besten baust Du direkt neue Dichtungen ein. Möchtest Du das nicht, solltest Du bei Nässe gut auf Dein iPhone aufpassen.

Schritt 2: Das Display abkleben

Ist Dein Display gesprungen? Dann solltest Du es mit einem Klebeband abkleben. Dadurch vermeidest Du Verletzungen.

Lass die Klebestreifen überlappen, sodass sie sicher die gesamte Oberfläche des Displays bedecken.

Dein Vorteil: Das Display ist beim Ausbau stabiler und lässt sich einfacher abnehmen.

Erhitze die Unterkante Deines iPhones (dort wo sich der Lightning-Anschluß befindet) mit einem Fön. Der dort eingesetzte Kleber wird weich und das Gerät ist leichter zu öffnen.

Eine Brille (am besten eine Schutzbrille) schützt Deine Augen während der Reparatur vor Glassplittern.

Schritt 3: Das Display mit dem Saugheber anheben

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

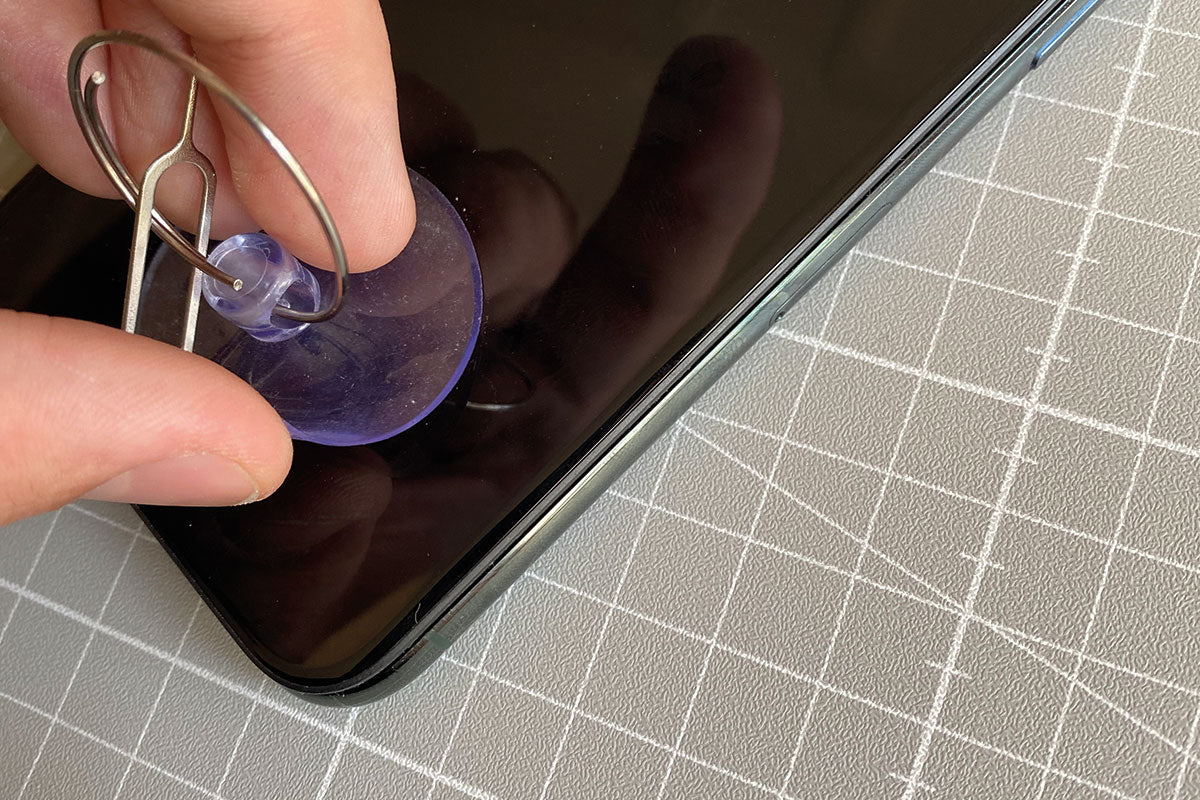

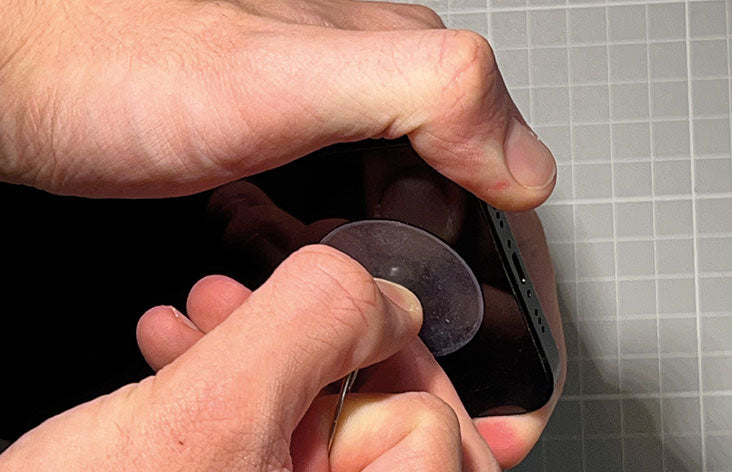

Setze den Saugheber (Teil des Fixxoo-Werkzeugsets) nahe der unteren Kante des iPhones auf.

Tipp: Ist das Display stark gesplittert? Du kannst entweder den Saugheber mit Klebeband ankleben oder aus dem Klebeband (statt des Saughebers) einen Griff formen und diesen auf das Display kleben. Notlösung wäre, den Saugheber mit einem starken Alleskleber auf das zersplitterte Glas zu kleben.

Zieh das Displayglas mit dem Saugheber hoch, um einen kleinen Spalt zwischen Display und Rahmen zu öffnen. Dort steckst Du das Hebewerkzeug hinein.

Der Kleber ist sehr stark - Du benötigst also einen gewissen Kraftaufwand, um den ersten kleinen Spalt zu öffnen.

Wärme hilft! Benutze den Fön, um den Kleber an der Unterkante aufzuweichen. Bewege dabei den Saugheber regelmäßig nach oben und unten.

Wenn der Spalt zu schwer zu öffnen ist, musst Du mehr Wärme anwenden. Bewege das Display vorsichtig hoch und runter und löse so den Klebstoff, bis der Spalt groß genug ist, um das Werkzeug einzusetzen.

Eine Brille (am besten eine Schutzbrille) schützt Deine Augen während der Reparatur vor Glassplittern.

Schritt 4: Den Kleber zwischen Display und Rahmen trennen

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

Schiebe das Hebewerkzeug nicht zu tief in das iPhone hinein, da Du sonst unter Umständen Bauteile im Inneren beschädigst.

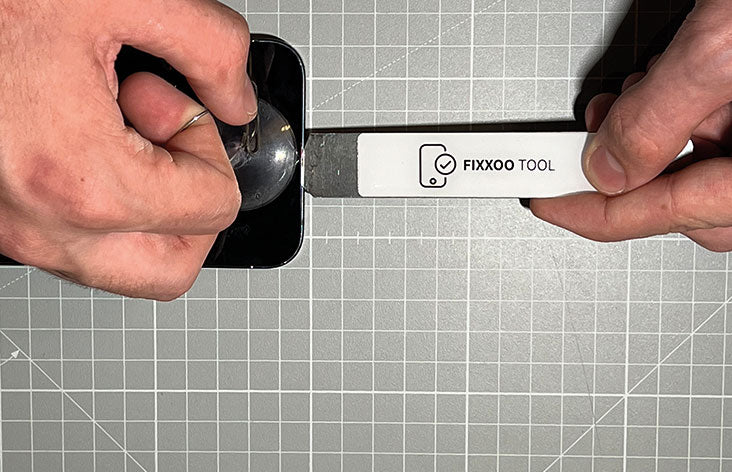

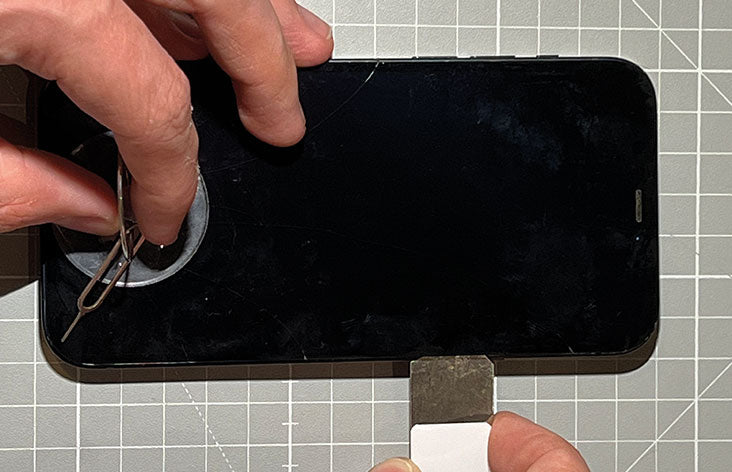

Schiebe das Hebewerkzeug von der unteren linken Ecke aus in die linke Rahmenseite nach oben (bis auf Höhe des Stummschalters), um den Kleber, der Display und Rahmen verbindet, zu durchtrennen.

Wiederhole den Schritt von der Unterkante aus und gehe an der rechtenRahmenseite entlang.

Schritt 5: Die Oberkante lösen

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

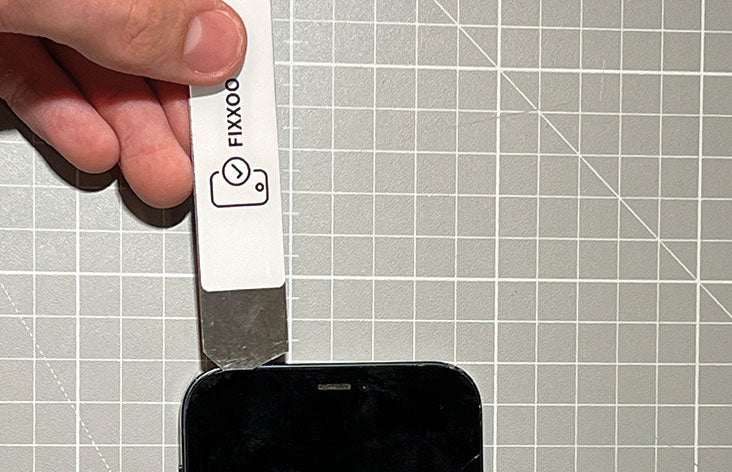

Nun ist das Display noch an der Oberkante mit dem Rahmen verbunden. Die Befestigung besteht sowohl aus Kleber, als auch Clips. Schiebe das Hebewerkzeug um die rechte obere Ecke. Bewege das Display leicht in Richtung Unterkante. Wackele dabei leicht mit dem Display.

Durchtrenne den restlichen Kleber am oberen Rahmen, indem Du das Hebewerkzeug nach links schiebst.

Hier musst Du Geduld besitzen, um die Clips nicht zu beschädigen. Ausserdem solltest Du das Hebewerkzeug nur wenige Millimeter ins Gehäuse einführen, da du sonst die Sensoren am oberen Ende des Displays beschädigen könntest.

Schritt 6: Entfernung des Saughebers

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

Entferne jetzt den Saugheber, indem Du an der kleinen Noppe ziehst. Nun kannst Du ihn vom Display entfernen.

Schritt 7: Öffnen des iPhones

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

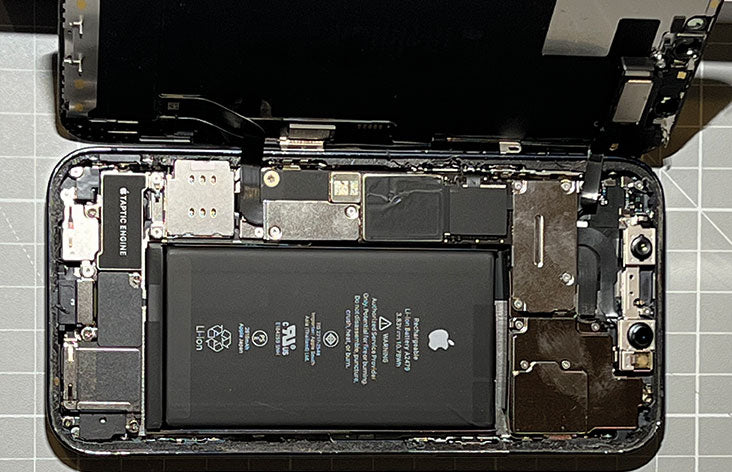

Das Display ist an der linken Seite des iPhone mit Flachbandkabeln mit dem Logic Board verbunden. Du kannst es von der rechten Kante wie ein Buch öffnen.

Tipp: Benutze einen Gegenstand, an den Du das Display anlehnen kannst.

Öffne das iPhone vorsichtig, damit die empfindlichen Kabel nicht beschädigt werden.

Schritt 8: Entfernung der Abdeckung des Akku Steckers

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

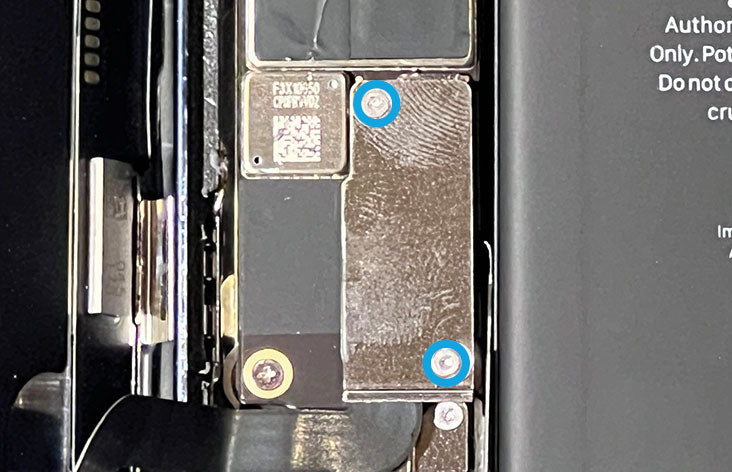

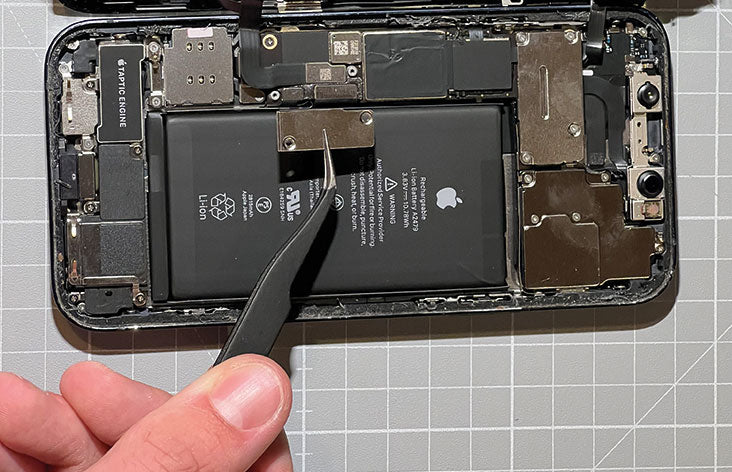

Links neben dem Akku befindet sich eine Abdeckung. Löse die beiden Triwing Schrauben mit dem Schraubendreher.

Anschliessend kannst Du die Abdeckung mit der Pinzette entnehmen.

Schritt 9: Drei Stecker entfernen

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

Der Akkustecker hat, ebenso wie andere Stecker im Gerät, eine schwarze Silikondichtung, die zusätzlich vor Wasser und Staub schützt. Achte darauf, diese Dichtung nicht zu beschädigen.

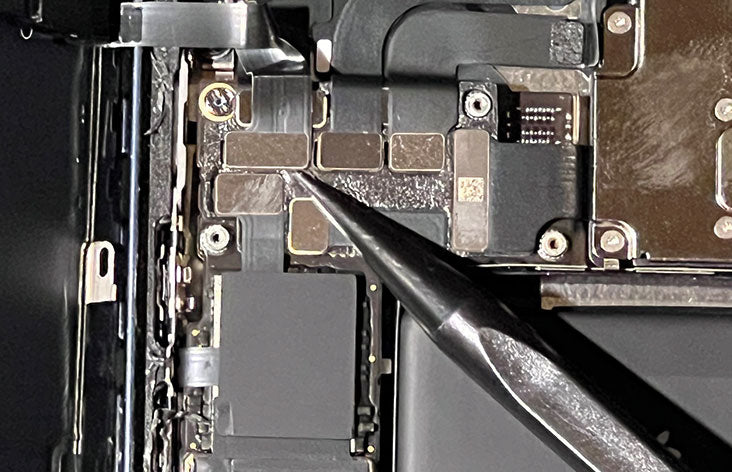

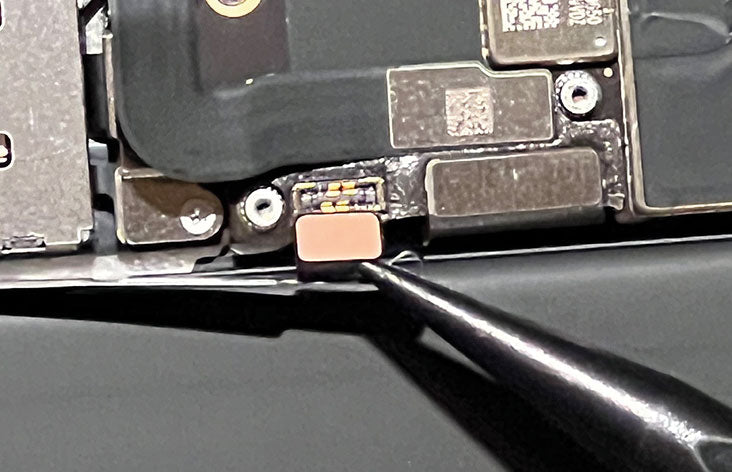

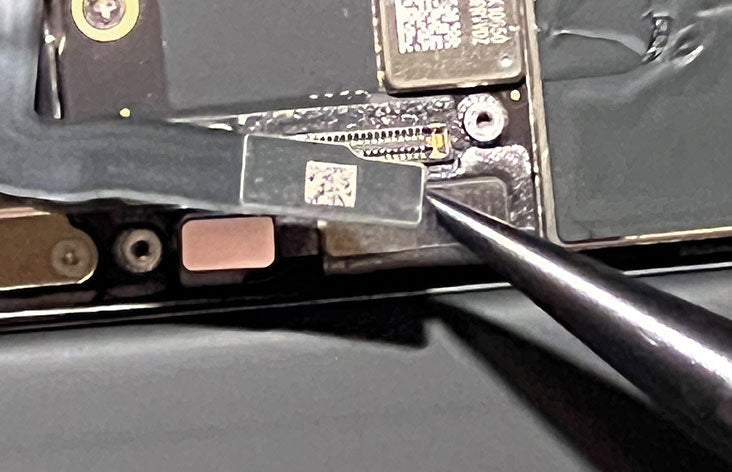

Entferne den Akku Stecker mit der Spitze des Spudgers.

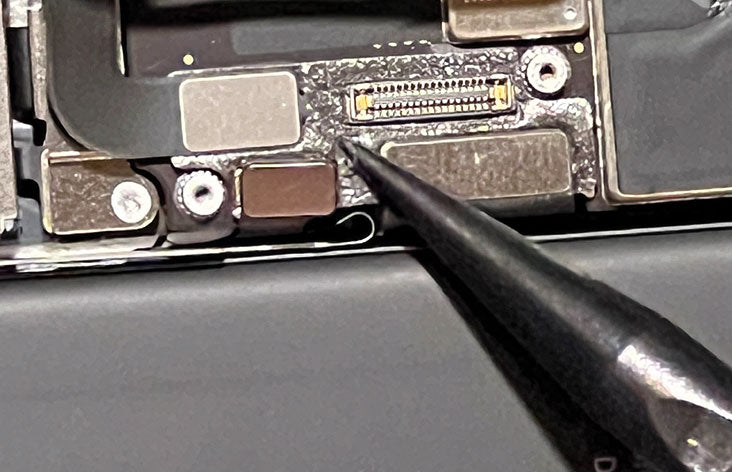

Über dem nun entfernten Akkustecker sitzt der Displaystecker, den du als nächstes entfernst.

Darunter wird der Weg zum Stecker des Touchscreen-Kabels frei. Auch dieser wird entfernt.

Schritt 10: Frontsensor-Stecker lösen

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

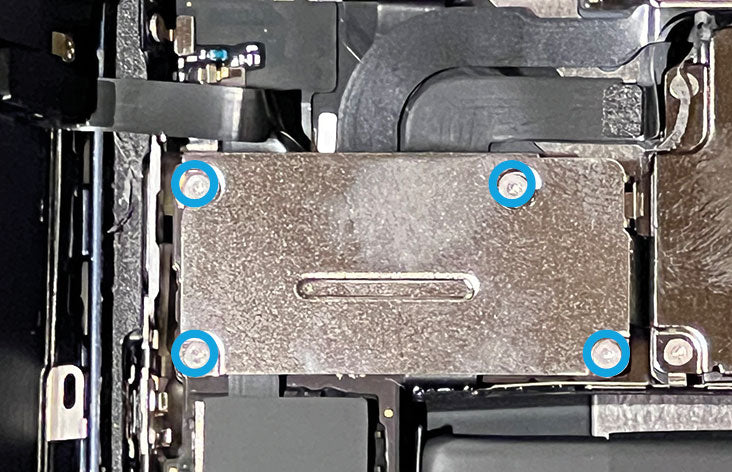

Der Stecker des Frontsensors ist durch eine Abdeckung mit vier Schrauben geschützt. Entferne sie mit dem Triwing-Schraubendreher.

Die Abdeckung ist an der rechten Seite eingerastet, hebe sie also von links an.

Nun ist noch der Stecker der Frontsensoren frei, den Du in gleicher Weise löst.

Achtung: Das Flachbandkabel darf dabei nicht gespannt werden, um es nicht zu beschädigen.

Schritt 11: Abheben des Displays

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

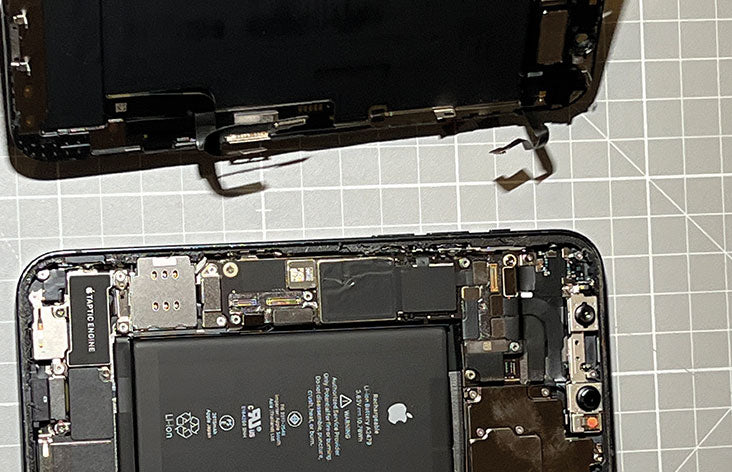

Die erste Hälfte ist geschafft und das Display ist vom Gehäuse getrennt.

Lege das Gehäuse weg. Du brauchst es nun nicht mehr.

Schritt 12: Entfernen der Lautsprecher-/Sensoreinheit

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

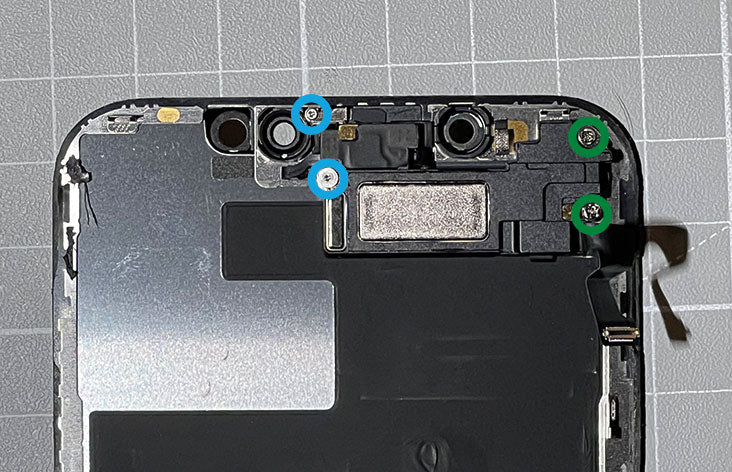

Nun beschäftigen wir uns mit dem beschädigten Display. Entferne zwei Triwing-Schrauben (blau) und zwei Kreuzschrauben (grün).

Schritt 13: Umklappen des Lautsprechers

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

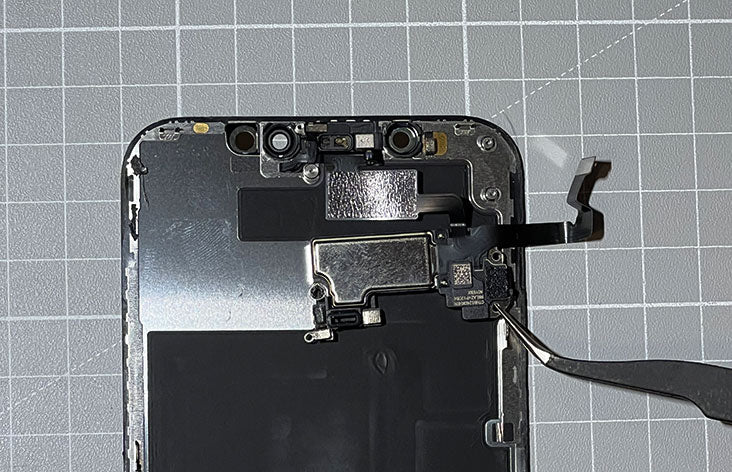

Klappe die Lautsprechereinheit, weg von der Oberkante des Displays, um.

Diese ist festgeklebt. Falls sie sich nicht von selbst löst hilft etwas Hitze eines Föns.

Schritt 14: Lösen des Helligkeitssensors

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

Bevor du fortfährst erwärme die obere Kante des Displays mit einem Fön. Eine Minute sollte genügen.

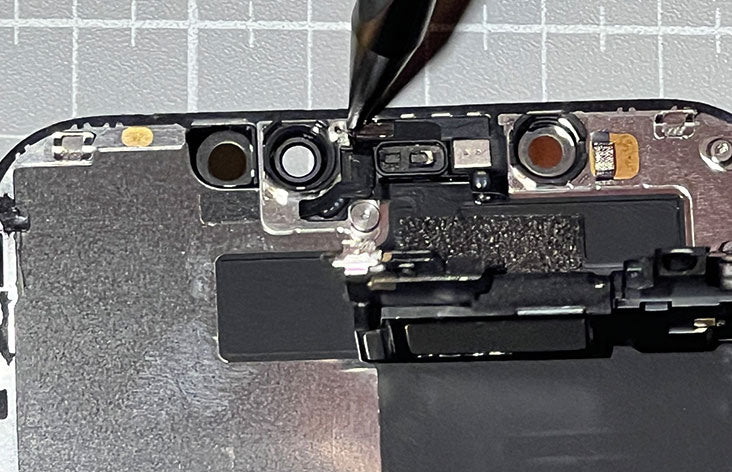

Führe die Spitze Deines Spudgers unter den Helligkeitssensor und löse ihn aus seiner Vertiefung.

Dieser ist mit einem Flachbandkabel befestigt, welches verklebt ist. Löse die Verklebung ohne das Kabel zu beschädigen.

Schritt 15: Entfernung des Mikrofons

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

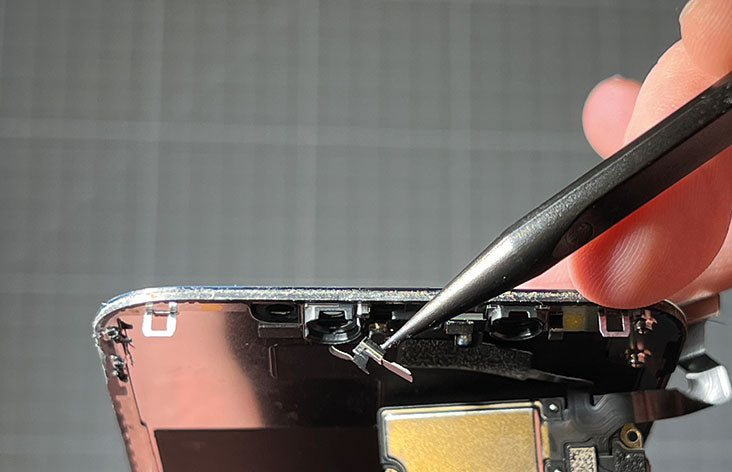

Nun kannst Du das Mikrofon aus seiner Vertiefung lösen.

Schritt 16: Näherungssensor und Flood-Illuminator hochhebeln

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

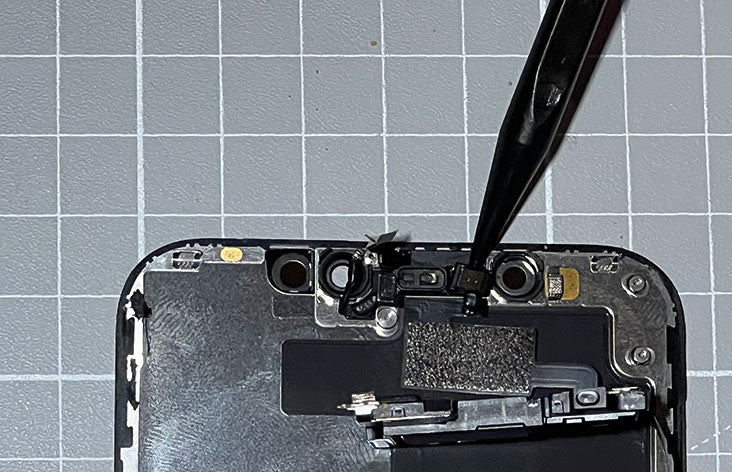

Näherungssensor und Flood-Illuminator sind in einem gemeinsamen Modul verbaut.

Dieses kann nun leicht mit dem Spudger hochgehebelt werden.

Schritt 17: Lautsprecher und Frontsensoren entfernen

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

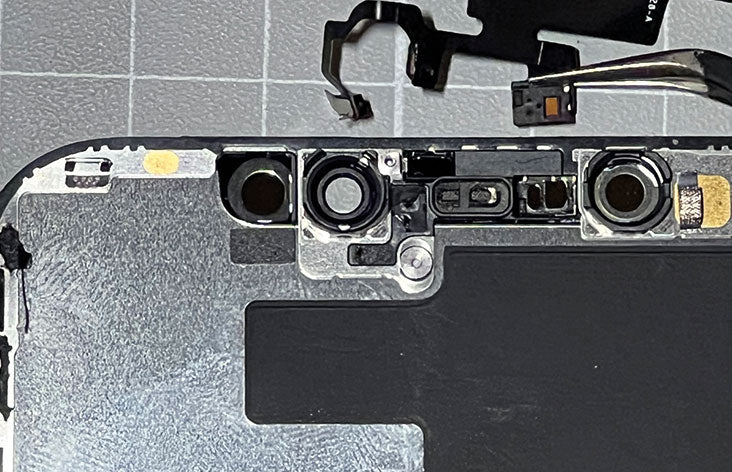

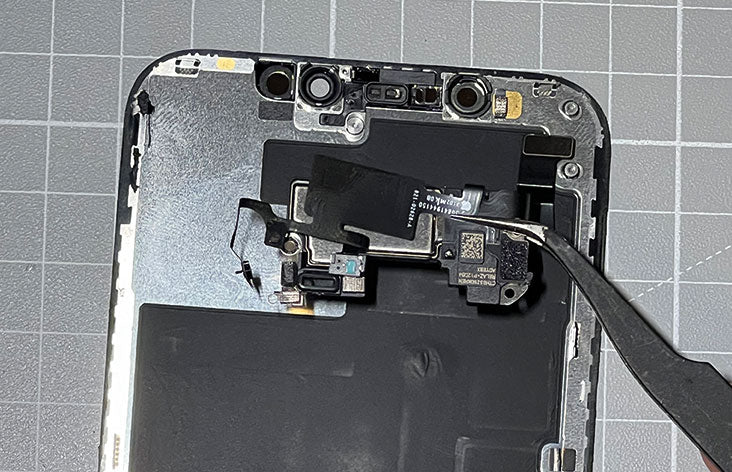

Nun kannst du den oberen Lautsprecher und die Frontsensor-Einheit mit der Pinzette herausnehmen.

Präge Dir die Lage gut für den Wiedereinbau ein.

Damit hast Du alle Elemente entfernt! Glückwunsch!

Der Einbau Deines neuen Fixxoo Displays kann beginnen.

Schritt 18: Wiedereinbau des Fixxoo-Displays

iPhone 12/ 12 Pro Display tauschen Reparatur Anleitung

Folgende Punkte solltest Du bitte beachten:

Bei Schritt 17: Das Modul muss so ausgerichtet sein, dass der Näherungssensor nicht durch Kleber verdeckt sind. Dies könnte ihre Funktion beeinträchtigen. Schritt 10 & 11: Falls Du die Dichtungen des Displays ersetzen willst, dann tu das bevor Du den Stecker der Frontsensoren wieder anbringst.

Schritt 10: Dieser und weitere Stecker sind sogenannte Druckstecker. Diese müssen beim Wiedereinbau sorgfältig ausgerichtet und erst auf einer Seite heruntergedrückt werden, bis er einrastet. Dann wiederhole dies auf der anderen Seite. Ein Druck in der Mitte könnte die Stifte verbiegen und das Bauteil oder den Stecker beschädigen.

Schritt 9: Führe hier eine Funktionsprüfung durch und schalte das iPhone ein. Prüfe folgende Punkte: » Bildschirm » Ton » Touchfunktion » Näherungssensoren

Geht alles? Dann kannst Du das Gehäuse schliessen.

Schritt 7: Achte darauf, das Display in die richtige Position zu legen und die Clips an der Oberkante richtig auszurichten. Drücke zunächst die Oberkante sorgfältig hinein. Raste erst dann die anderen Displaykanten ein. Die Clips dürfen nicht verbogen sein.

Beim Wiedereinbau des Fixxoo-Displays führst Du alle Handlungsschritte der Anleitung von hinten nach vorne durch.
